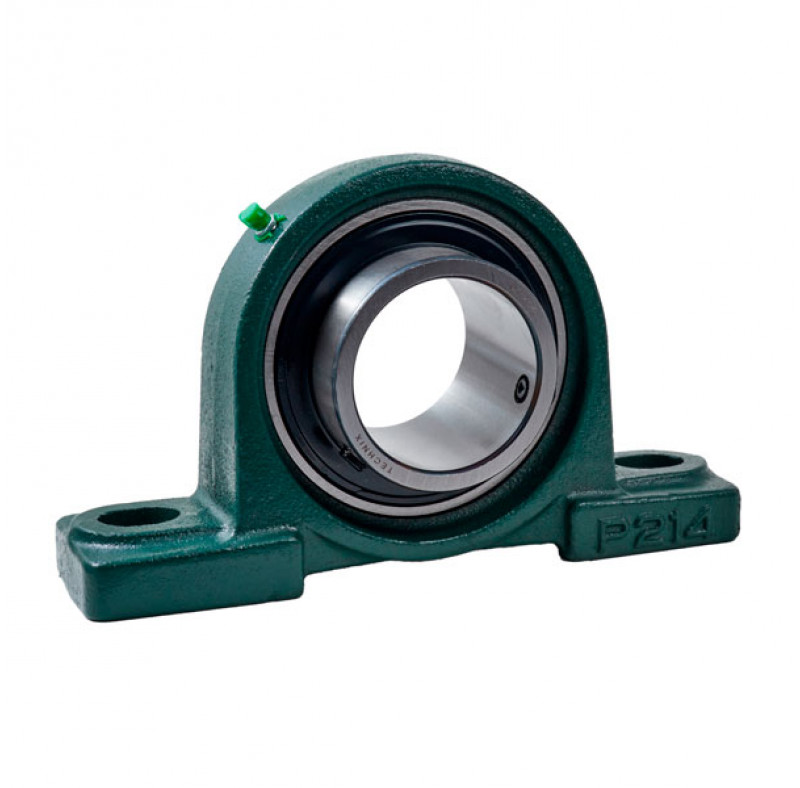

Подшипниковый узел UCP214 LIGHT TECHNIX — корпусной подшипниковый узел на лапах для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 70 мм; подшипник — UC214; исполнение корпуса — P; материал по спецификации — чугун СЧ20.
Корпус на лапах рассчитан на установку на плоское основание или раму оборудования. Для модели указаны динамическая нагрузка C — 59090 Н и статическая нагрузка C0 — 41895 Н.
Основные характеристики
- Диаметр вала: 70 мм
- Подшипник: UC214
- Корпус: P
- Материал: чугун СЧ20
- Динамическая нагрузка C: 59090 Н
- Статическая нагрузка C0: 41895 Н
- Межцентровое расстояние креплений: 210 мм
- Длина корпуса: 266 мм
- Ширина корпуса: 72 мм
- Крепёжный винт: М20
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

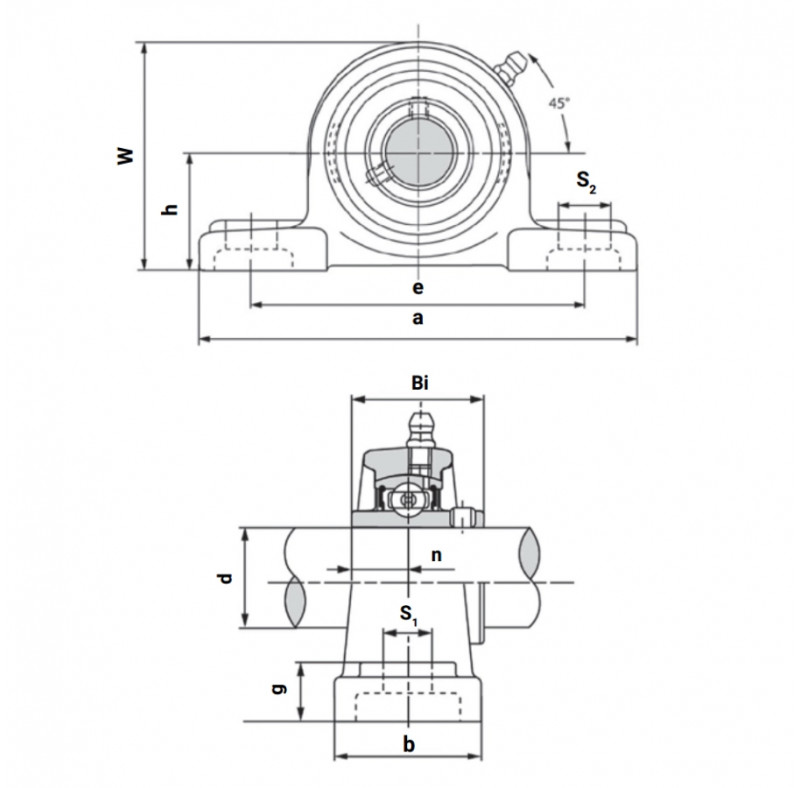

| Характеристики | |
| Внутренний диаметр d, мм | 70 |
| Внутренняя глубина подшипника Bi, мм | 74,6 |
| Высота крепежной площадки g, мм | 27 |
| Высота от основания до середины центра оси подшипника h, мм | 79,4 |
| Диаметр крепежного отверстия S1, мм | 25 |
| Длина корпуса a, мм | 266 |
| Длина корпуса w, мм | 156 |
| Допустимая динамическая нагрузка C, N | 59090 |
| Допустимая статическая нагрузка Co, N | 41895 |
| Корпус | P |
| Крепежный винт | М20 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 210 |
| Подшипник | UC214 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 30,2 |
| Серия | UCP |
| Типоразмер | 214 |
| Ширина корпуса b, мм | 72 |
| Ширина крепежного отверстия S2, мм | 30 |
