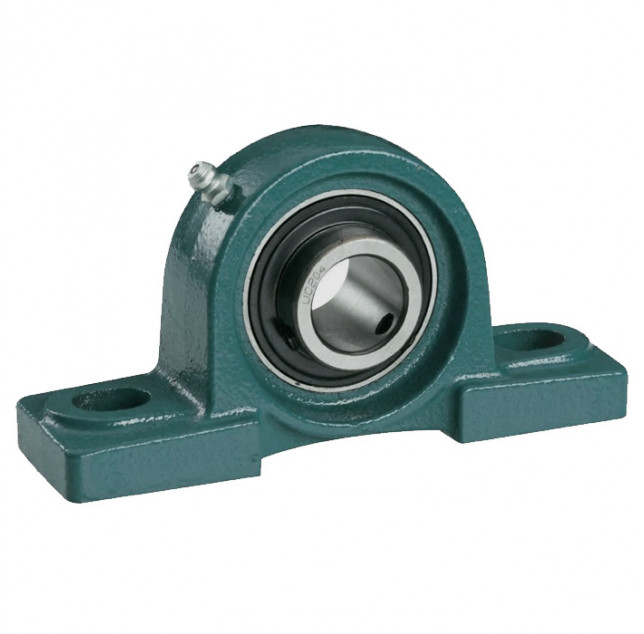

Подшипниковый узел UCP213 LIGHT TECHNIX — готовый корпусной подшипниковый узел на лапах, который можно использовать при сборке и обслуживании промышленного оборудования. Посадочный диаметр под вал — 65 мм; подшипник — UC213; исполнение корпуса — P; материал по спецификации — чугун СЧ20.
Корпус на лапах рассчитан на установку на плоское основание или раму оборудования. Для модели указаны динамическая нагрузка C — 54340 Н и статическая нагрузка C0 — 38095 Н.
Основные характеристики
- Диаметр вала: 65 мм
- Подшипник: UC213
- Корпус: P
- Материал: чугун СЧ20
- Динамическая нагрузка C: 54340 Н
- Статическая нагрузка C0: 38095 Н
- Межцентровое расстояние креплений: 203 мм
- Длина корпуса: 265 мм
- Ширина корпуса: 70 мм
- Крепёжный винт: М20
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

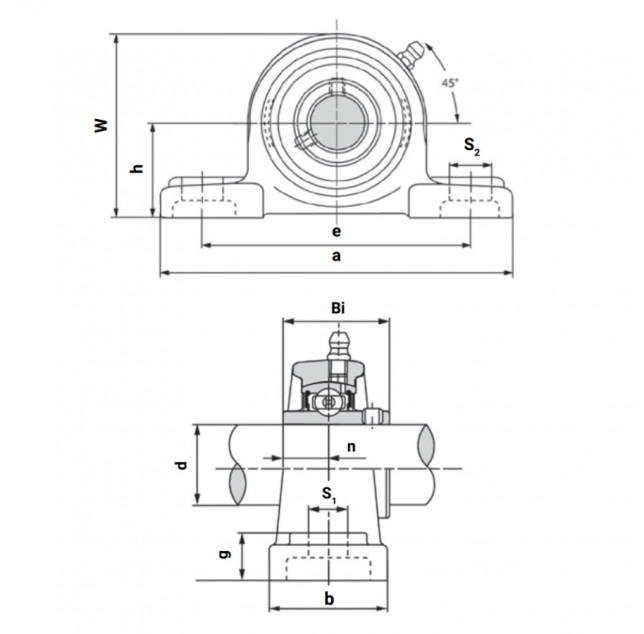

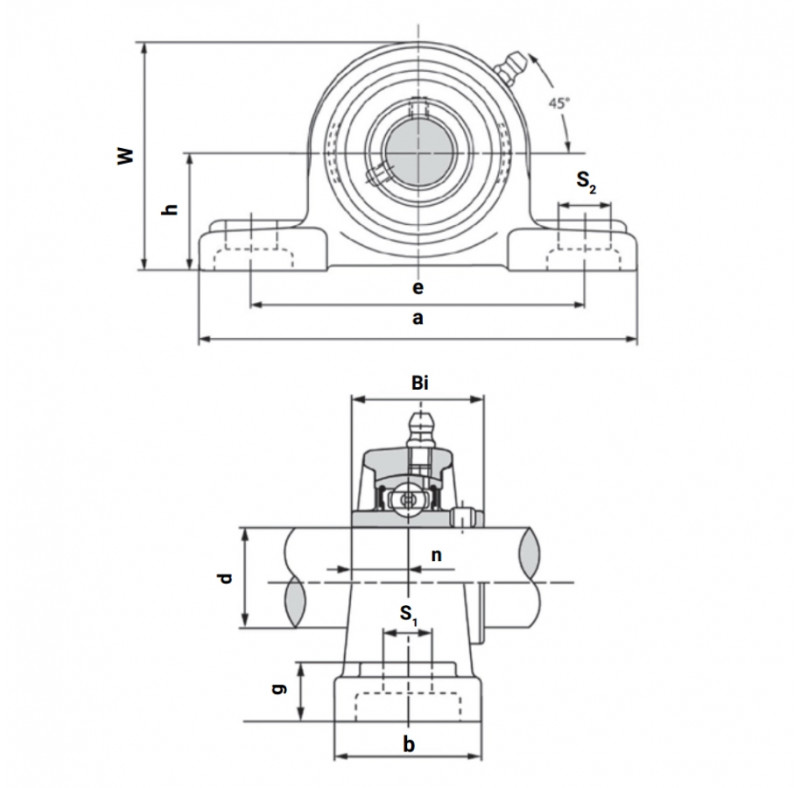

| Характеристики | |
| Внутренний диаметр d, мм | 65 |
| Внутренняя глубина подшипника Bi, мм | 65,1 |
| Высота крепежной площадки g, мм | 27 |
| Высота от основания до середины центра оси подшипника h, мм | 76,2 |
| Диаметр крепежного отверстия S1, мм | 25 |
| Длина корпуса a, мм | 265 |
| Длина корпуса w, мм | 150 |
| Допустимая динамическая нагрузка C, N | 54340 |
| Допустимая статическая нагрузка Co, N | 38095 |
| Корпус | P |
| Крепежный винт | М20 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 203 |
| Подшипник | UC213 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 25,4 |
| Серия | UCP |
| Типоразмер | 213 |
| Ширина корпуса b, мм | 70 |
| Ширина крепежного отверстия S2, мм | 29 |
