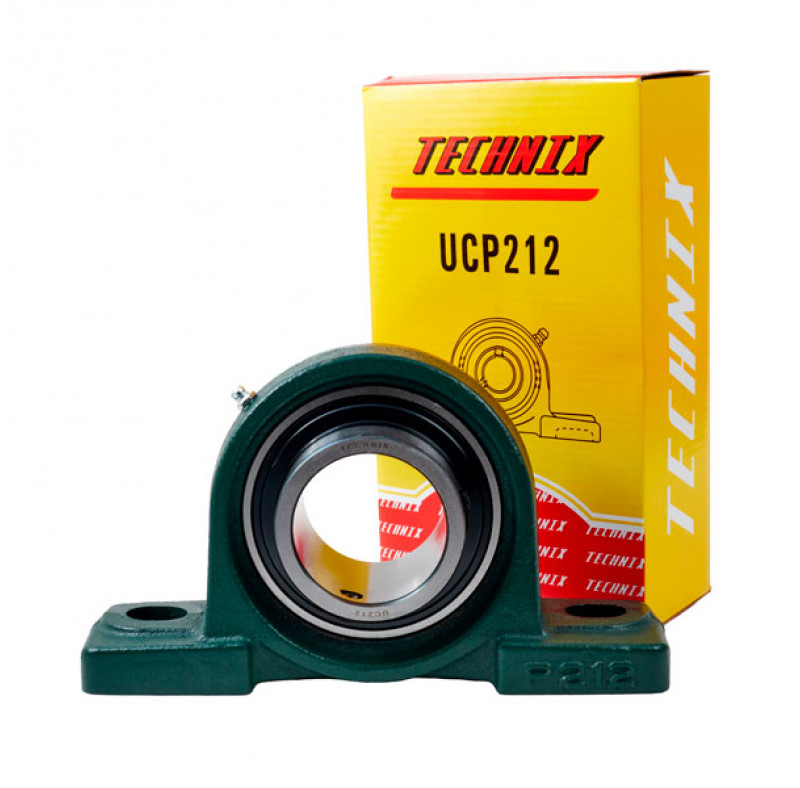

Подшипниковый узел UCP212 TECHNIX

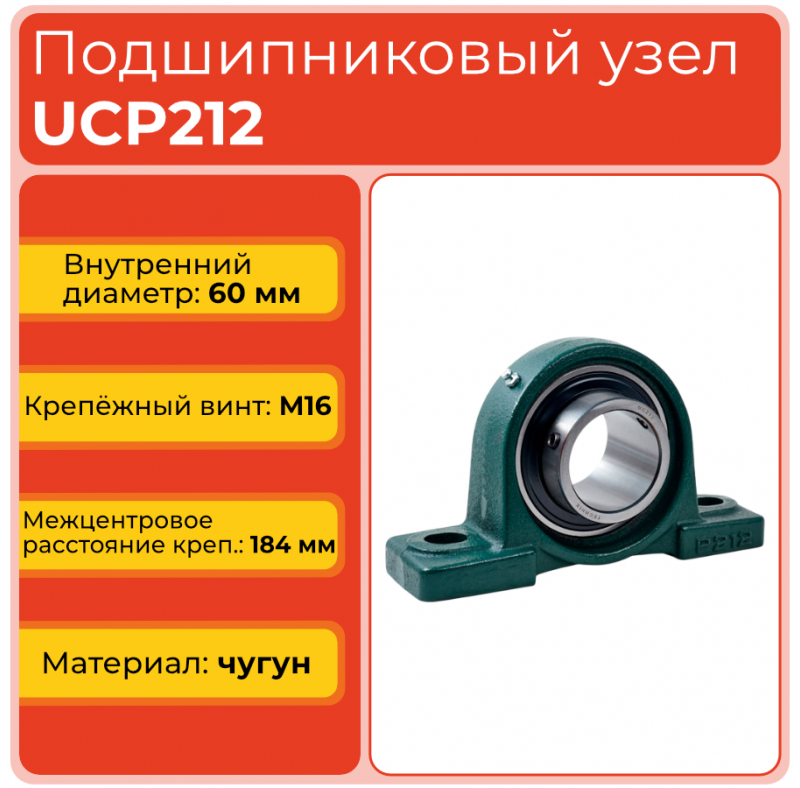

Подшипниковый узел UCP212 TECHNIX — корпусной узел на лапах с корпусным подшипником UC212 для вала 60 мм. Чугунный корпус P212 рассчитан на восприятие высоких динамических нагрузок 49,78 кН и статических нагрузок 34,39 кН с надежным креплением на плоские поверхности и компенсацией перекоса вала до 2 градусов.

Устройство и конструкция

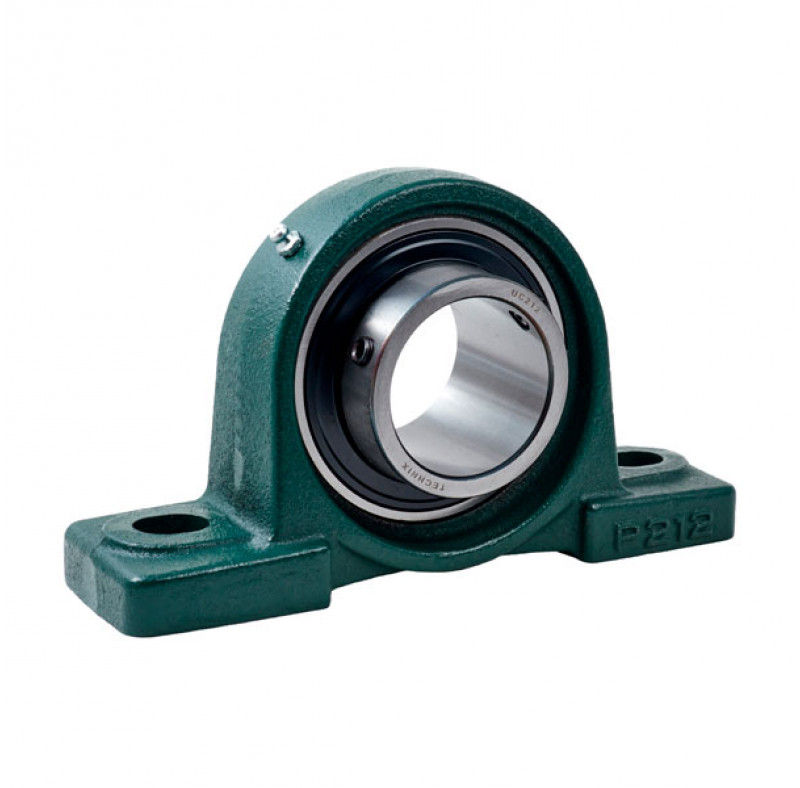

Узел состоит из массивного чугунного корпуса P212 с двумя крепежными отверстиями под болты М16 и корпусного подшипника UC212 с широким внутренним кольцом и стопорными винтами. Встроенный смазочный ниппель прямого типа и двусторонняя защитная система с резиновыми уплотнениями обеспечивают надежную защиту от пыли, грязи и влаги в условиях запыленных производственных помещений и горнодобывающих работ.

Расшифровка наименования

• UC — корпусной подшипник вставной серии для корпусных узлов.
• P — корпус на лапах (плуммер-блок) с двумя крепежными отверстиями.

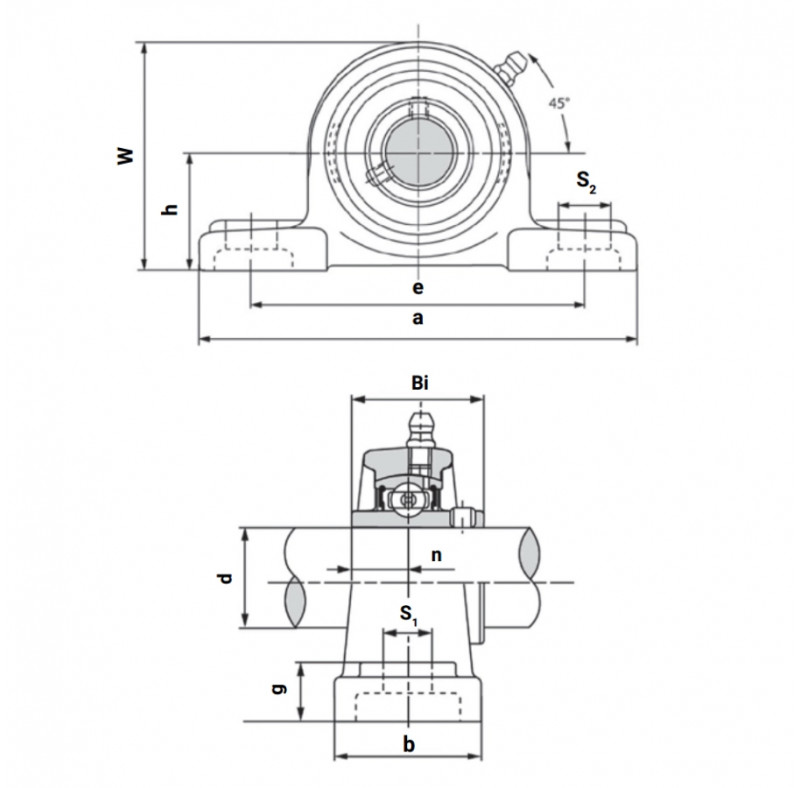

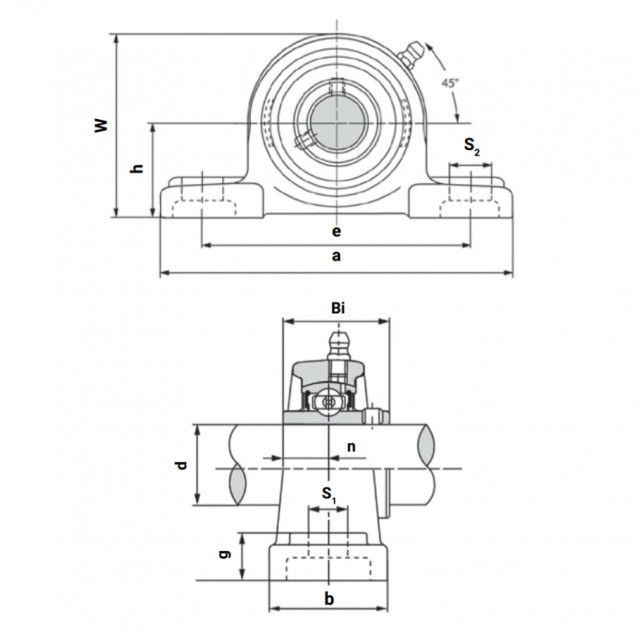

• 212 — типоразмер для вала 60 мм: длина корпуса 241 мм, межосевое расстояние крепежных отверстий 184 мм, высота центра вала от основания 69,8 мм, общая высота узла 138 мм, вес около 4,6 кг.

Применяемость на практике

UCP212 применяют как опору валов в высоконагруженных и мощных агрегатах: конвейеров большой грузоподъемности, компрессорных станций, буровых установок, насосов высокого давления, редукторов и приводных механизмов горнодобывающей и металлургической промышленности. Самоцентрирующаяся конструкция облегчает монтаж при значительных перекосах вала, обеспечивает надежность и стабильность под действием высоких циклических нагрузок.

Сферы применения

• конвейерные линии и транспортёрные системы
• дерево- и металлообрабатывающие станки
• сельскохозяйственное и пищевое оборудование
• вентиляторные и насосные установки
• общее машиностроительное и промышленное оборудование
