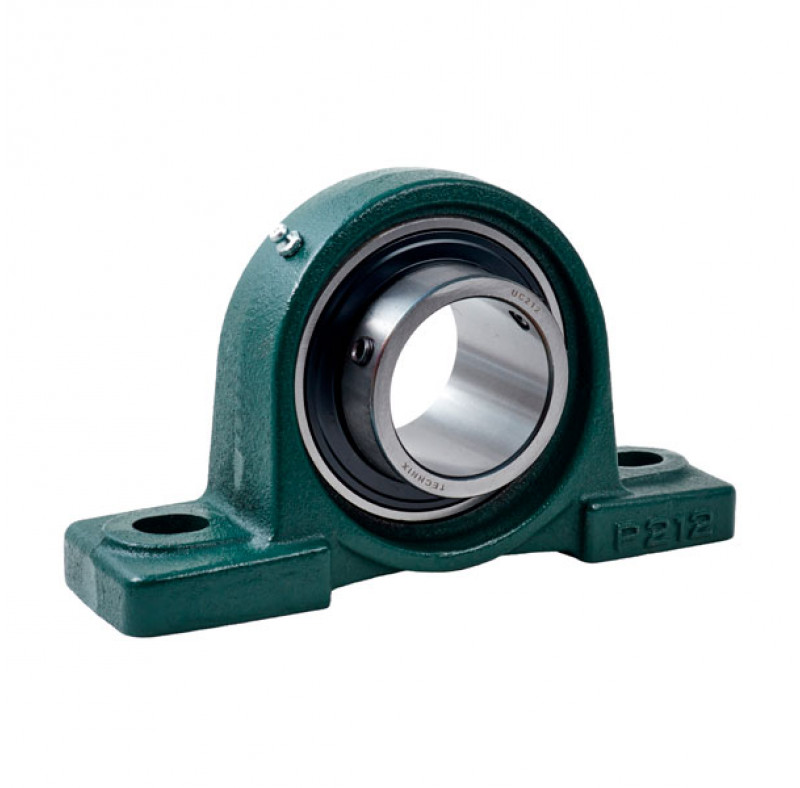

Подшипниковый узел UCP212 LIGHT TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 60 мм; подшипник — UC212; исполнение корпуса — P; материал по спецификации — чугун СЧ20.
Корпус на лапах рассчитан на установку на плоское основание или раму оборудования. Для модели указаны динамическая нагрузка C — 49780 Н и статическая нагрузка C0 — 34390 Н.
Основные характеристики
- Диаметр вала: 60 мм
- Подшипник: UC212
- Корпус: P
- Материал: чугун СЧ20
- Динамическая нагрузка C: 49780 Н
- Статическая нагрузка C0: 34390 Н
- Межцентровое расстояние креплений: 184 мм
- Длина корпуса: 241 мм
- Ширина корпуса: 70 мм
- Крепёжный винт: М16
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

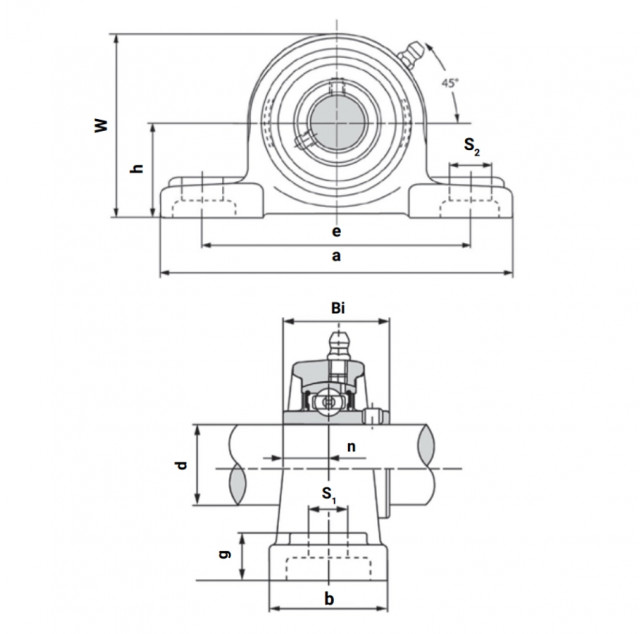

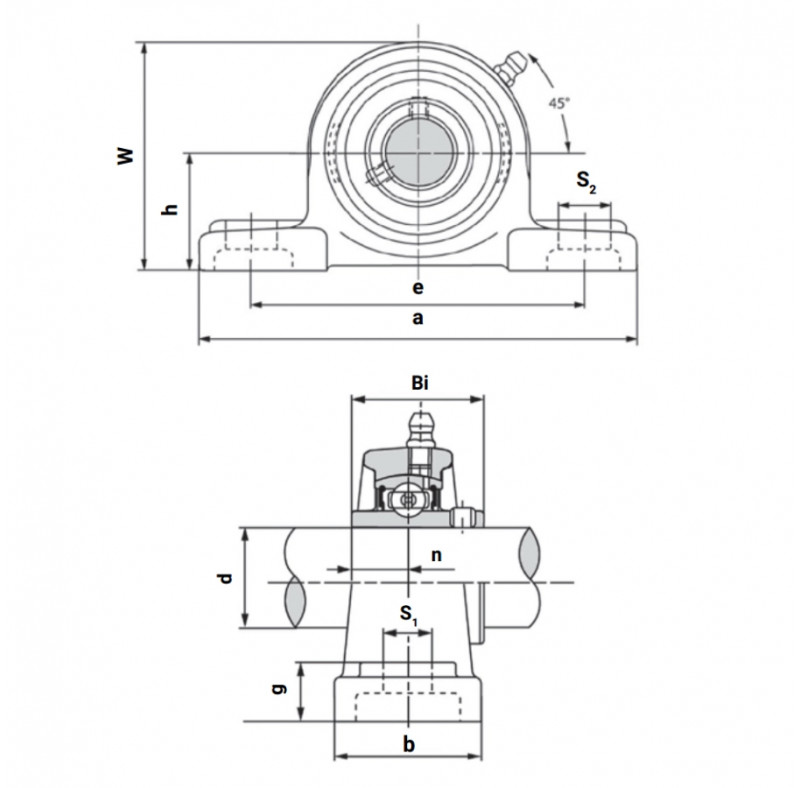

| Характеристики | |
| Внутренний диаметр d, мм | 60 |
| Внутренняя глубина подшипника Bi, мм | 65,1 |
| Высота крепежной площадки g, мм | 25 |
| Высота от основания до середины центра оси подшипника h, мм | 69,8 |
| Диаметр крепежного отверстия S1, мм | 20 |
| Длина корпуса a, мм | 241 |
| Длина корпуса w, мм | 137 |
| Допустимая динамическая нагрузка C, N | 49780 |
| Допустимая статическая нагрузка Co, N | 34390 |
| Корпус | P |
| Крепежный винт | М16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 184 |
| Подшипник | UC212 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 25,4 |
| Серия | UCP |
| Типоразмер | 212 |
| Ширина корпуса b, мм | 70 |
| Ширина крепежного отверстия S2, мм | 25 |
