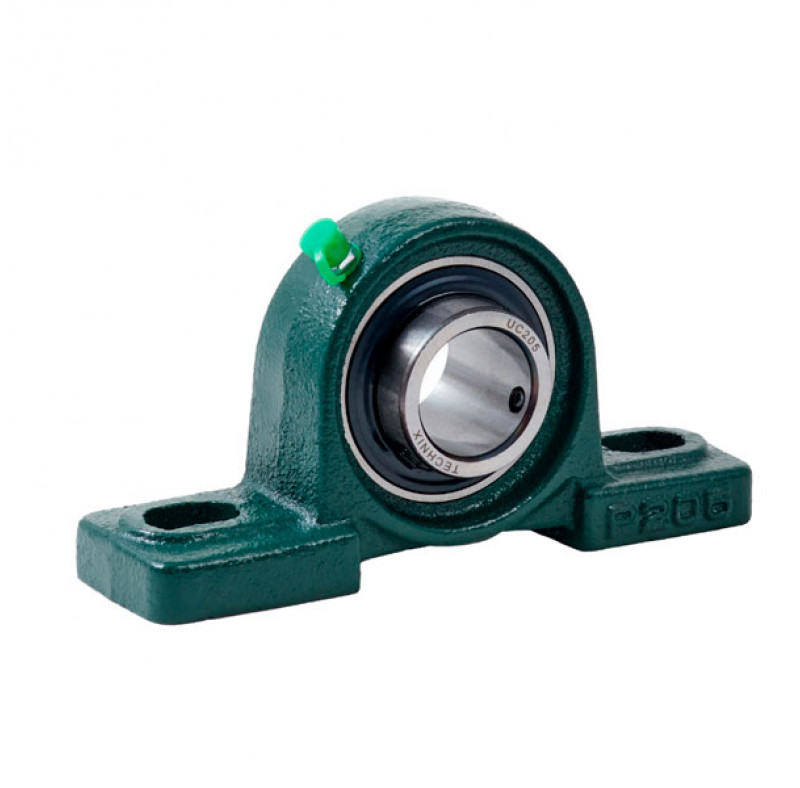

Подшипниковый узел UCP205 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 25 мм; подшипник — UC205; исполнение корпуса — P; материал по спецификации — чугун СЧ20.
Корпус на лапах рассчитан на установку на плоское основание или раму оборудования. Для модели указаны динамическая нагрузка C — 13300 Н и статическая нагрузка C0 — 7457 Н.
Основные характеристики
- Диаметр вала: 25 мм
- Подшипник: UC205
- Корпус: P
- Материал: чугун СЧ20
- Динамическая нагрузка C: 13300 Н
- Статическая нагрузка C0: 7457 Н
- Межцентровое расстояние креплений: 105 мм
- Длина корпуса: 140 мм
- Ширина корпуса: 38 мм
- Крепёжный винт: M10
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.
| Характеристики | |
| Внутренний диаметр d, мм | 25 |
| Внутренняя глубина подшипника Bi, мм | 34,1 |
| Высота крепежной площадки g, мм | 15 |
| Высота от основания до середины центра оси подшипника h, мм | 36,5 |
| Диаметр крепежного отверстия S1, мм | 13 |
| Длина корпуса a, мм | 140 |
| Длина корпуса w, мм | 71 |
| Допустимая динамическая нагрузка C, N | 13300 |
| Допустимая статическая нагрузка Co, N | 7457 |
| Корпус | P |
| Крепежный винт | M10 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 105 |
| Подшипник | UC205 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 14,3 |
| Серия | UCP |
| Типоразмер | 205 |
| Ширина корпуса b, мм | 38 |
| Ширина крепежного отверстия S2, мм | 19 |
