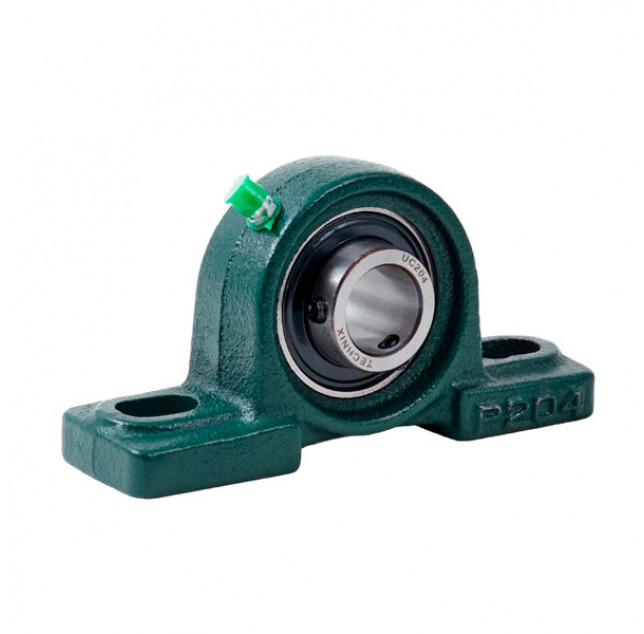

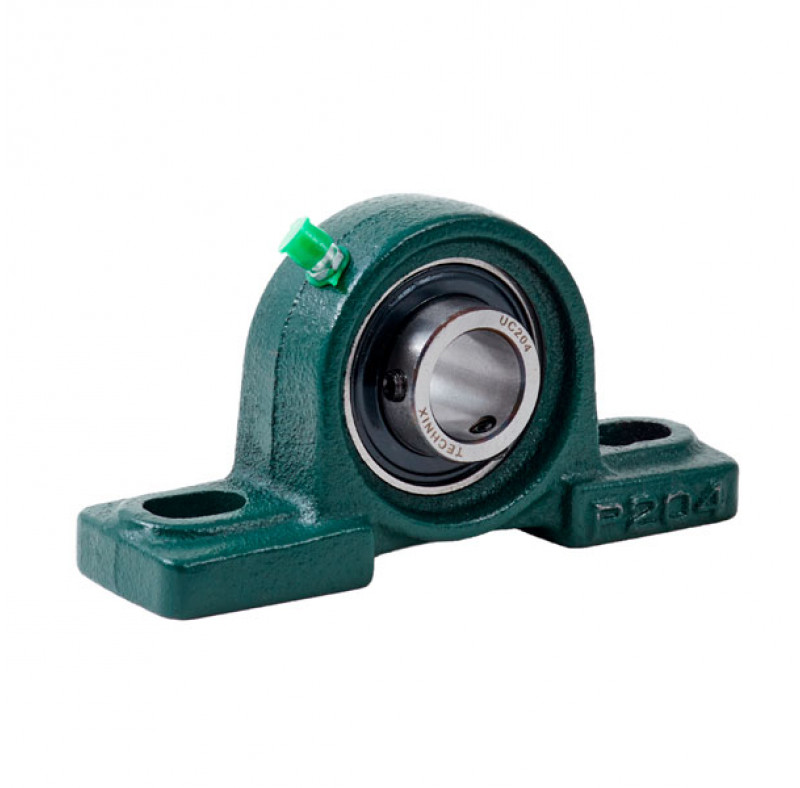

Подшипниковый узел UCP204 LIGHT TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 20 мм; подшипник — UC204; исполнение корпуса — P; материал по спецификации — чугун СЧ20.
Корпус на лапах рассчитан на установку на плоское основание или раму оборудования. Для модели указаны динамическая нагрузка C — 12160 Н и статическая нагрузка C0 — 6318 Н.
Основные характеристики
- Диаметр вала: 20 мм
- Подшипник: UC204
- Корпус: P
- Материал: чугун СЧ20
- Динамическая нагрузка C: 12160 Н
- Статическая нагрузка C0: 6318 Н
- Межцентровое расстояние креплений: 95 мм
- Длина корпуса: 127 мм
- Ширина корпуса: 38 мм
- Крепёжный винт: М10
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

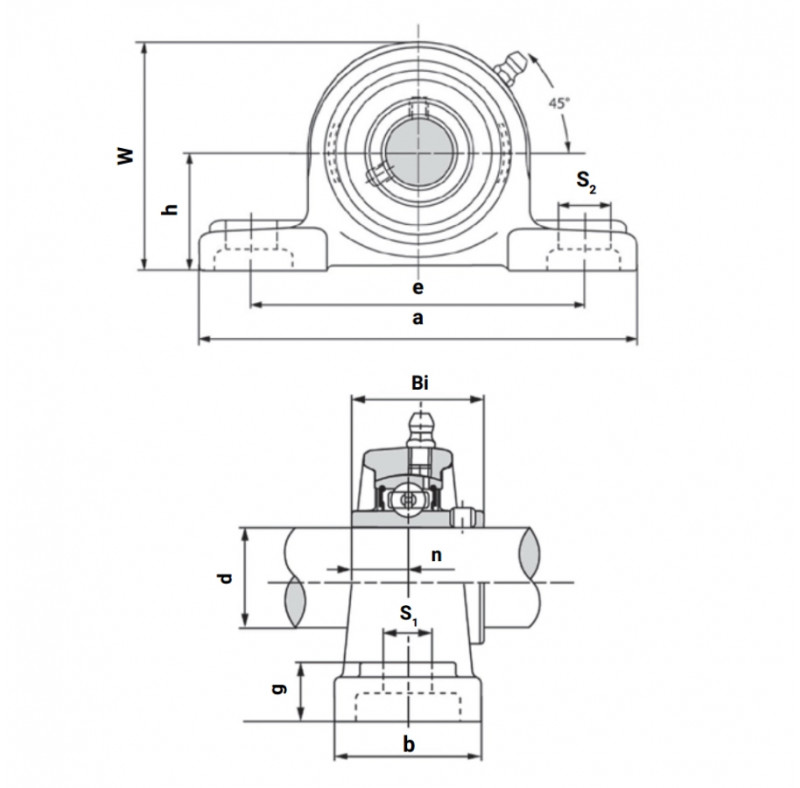

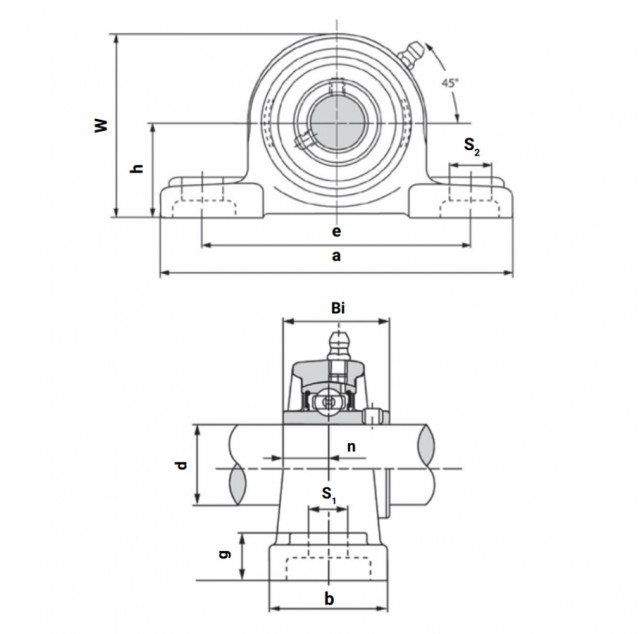

| Характеристики | |
| Внутренний диаметр d, мм | 20 |
| Внутренняя глубина подшипника Bi, мм | 31,0 |
| Высота крепежной площадки g, мм | 15 |
| Высота от основания до середины центра оси подшипника h, мм | 33,3 |
| Диаметр крепежного отверстия S1, мм | 13 |
| Длина корпуса a, мм | 127 |
| Длина корпуса w, мм | 65 |
| Допустимая динамическая нагрузка C, N | 12160 |
| Допустимая статическая нагрузка Co, N | 6318 |
| Корпус | P |
| Крепежный винт | М10 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 95 |
| Подшипник | UC204 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 12,7 |
| Серия | UCP |
| Типоразмер | 204 |
| Ширина корпуса b, мм | 38 |
| Ширина крепежного отверстия S2, мм | 19 |
