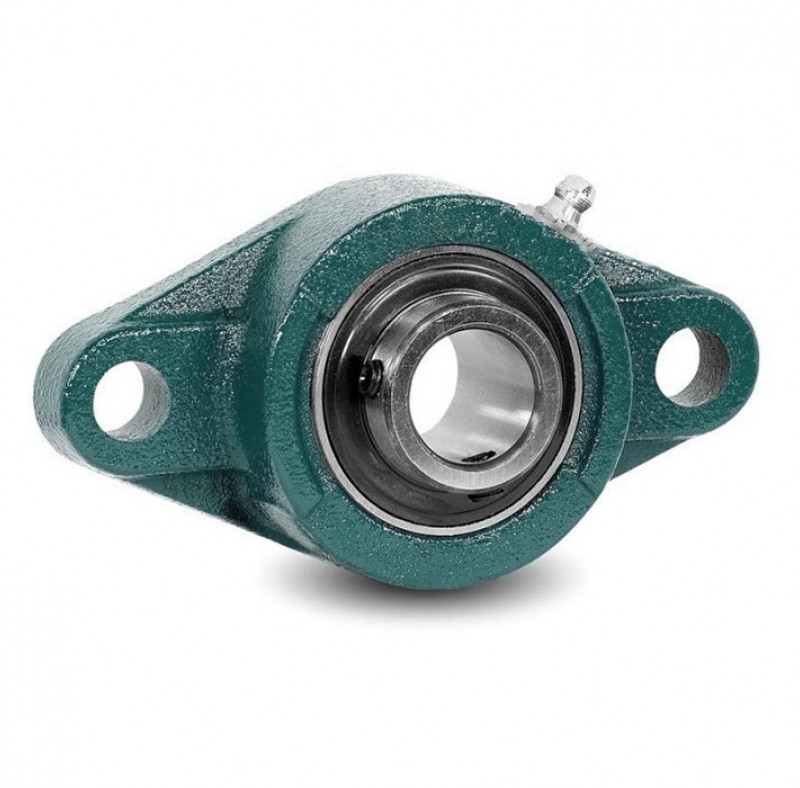

Подшипниковый узел UCFL209 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 45 мм; подшипник — UC209; исполнение корпуса — FL; материал по спецификации — чугун СЧ20.
Овальная фланцевая форма удобна для компактной схемы крепления. Для модели указаны динамическая нагрузка C — 32395 Н и статическая нагрузка C0 — 20235 Н.
Основные характеристики
- Диаметр вала: 45 мм
- Подшипник: UC209
- Корпус: FL
- Материал: чугун СЧ20
- Динамическая нагрузка C: 32395 Н
- Статическая нагрузка C0: 20235 Н
- Межцентровое расстояние креплений: 148 мм
- Длина корпуса: 188 мм
- Крепёжный винт: M16
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.

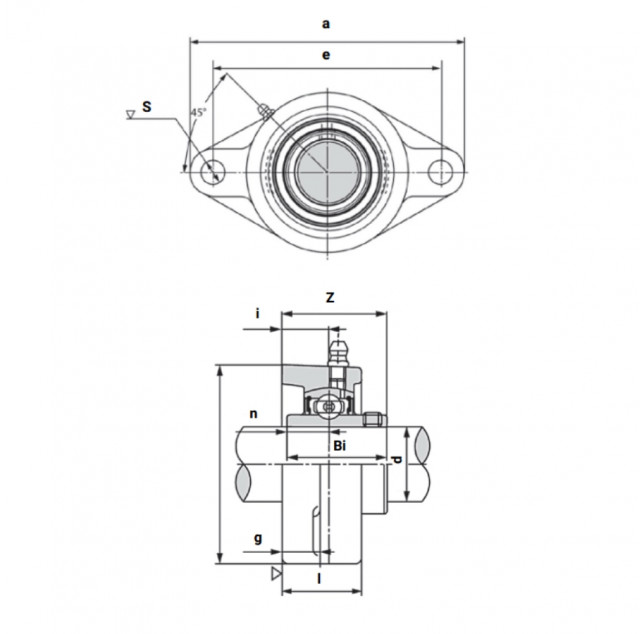

| Характеристики | |
| Внутренний диаметр d, мм | 45 |
| Внутренняя глубина подшипника Bi, мм | 49,2 |
| Высота корпуса l, мм | 38 |
| Высота крепежной площадки g, мм | 15 |
| Диаметр крепежного отверстия S, мм | 19 |
| Длина корпуса a, мм | 188 |
| Допустимая динамическая нагрузка C, N | 32395 |
| Допустимая статическая нагрузка Co, N | 20235 |
| Корпус | FL |
| Крепежный винт | M16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 148 |
| Общая высота подшипникового узла z, мм | 52,2 |
| Подшипник | UC209 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 19 |
| Размер от нижнего края корпуса до середины шарика i, мм | 22 |
| Серия | UCFL |
| Типоразмер | 209 |
| Ширина корпуса b, мм | 108 |
