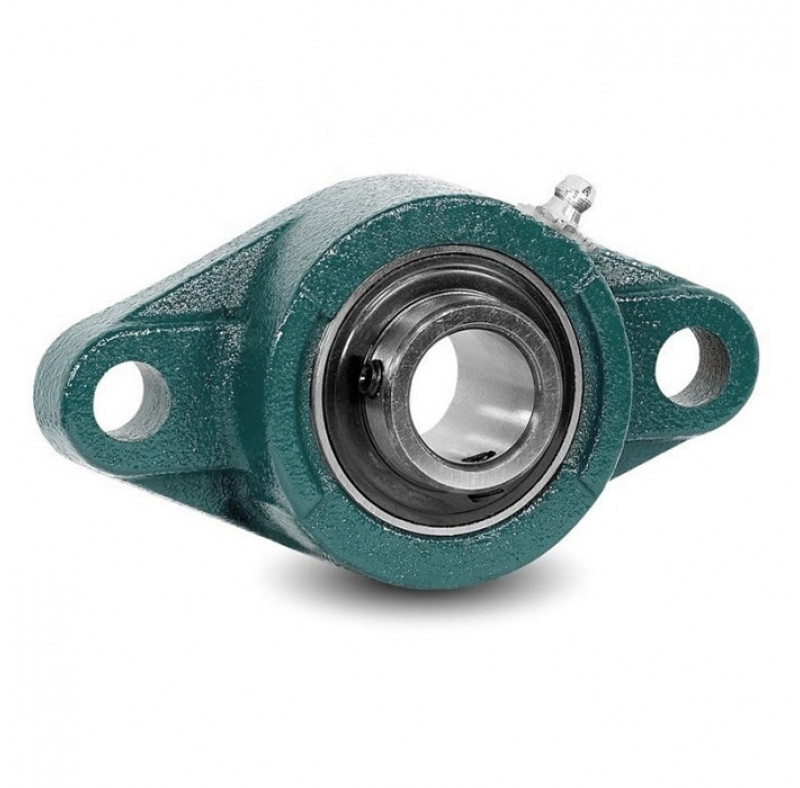

Узел подшипниковый UCFL-209 состоит из ромбовидного корпуса FL209 и подшипника UC209 с удлинённым кольцом. Данные узлы устанавливаются вертикально и крепятся с помощью двух болтов. Крепление на вал происходит с помощью двух стопорных винтов. Через специальное устройство – нипель – можно производить смазку. Рекомендованы к применению в узлах машин или конвейерных лент.
Узел подшипниковый UCFL-209 состоит из ромбовидного корпуса FL209 и подшипника UC209 с удлинённым кольцом. Данные узлы устанавливаются вертикально и крепятся с помощью двух болтов. Крепление на вал происходит с помощью двух стопорных винтов. Через специальное устройство – нипель – можно производить смазку. Рекомендованы к применению в узлах машин или конвейерных лент.
Узел подшипниковый UCFL-209 состоит из ромбовидного корпуса FL209 и подшипника UC209 с удлинённым кольцом. Данные узлы устанавливаются вертикально и крепятся с помощью двух болтов. Крепление на вал происходит с помощью двух стопорных винтов. Через специальное устройство – нипель – можно производить смазку. Рекомендованы к применению в узлах машин или конвейерных лент.

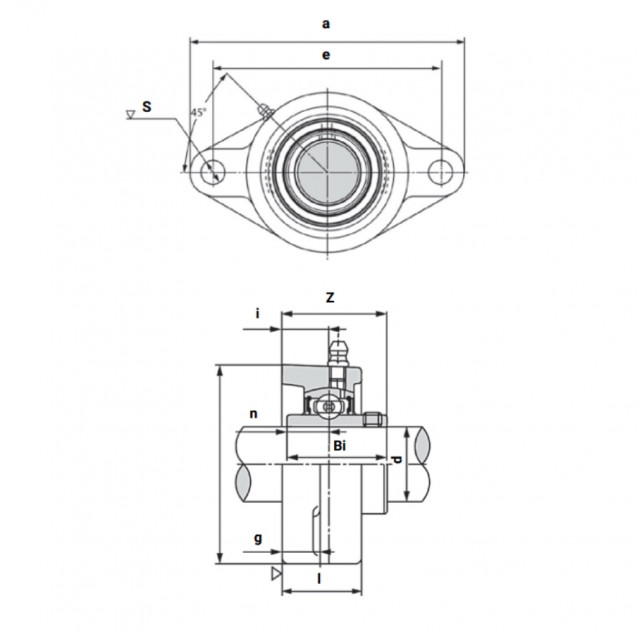

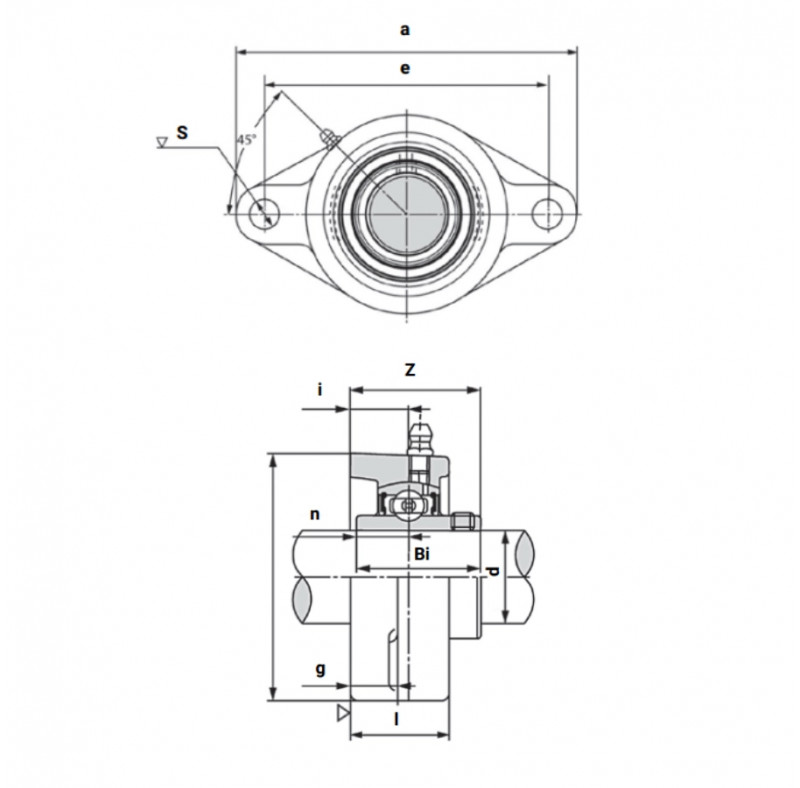

| Характеристики | |
| Внутренний диаметр d, мм | 45 |
| Внутренняя глубина подшипника Bi, мм | 49,2 |
| Высота корпуса l, мм | 38 |
| Высота крепежной площадки g, мм | 15 |
| Диаметр крепежного отверстия S, мм | 19 |
| Длина корпуса a, мм | 188 |
| Допустимая динамическая нагрузка C, N | 32395 |
| Допустимая статическая нагрузка Co, N | 20235 |
| Корпус | FL |
| Крепежный винт | М16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 148 |
| Общая высота подшипникового узла z, мм | 52,2 |
| Подшипник | UC209 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 19,0 |
| Размер от нижнего края корпуса до середины шарика i, мм | 22 |
| Серия | UCFL |
| Типоразмер | 209 |
| Ширина корпуса b, мм | 108 |
