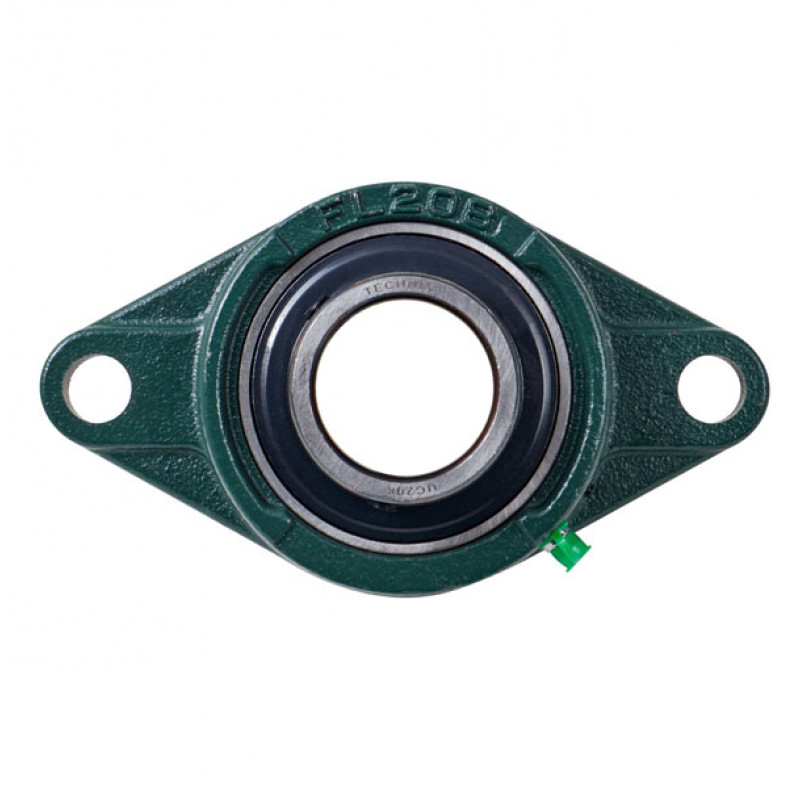

Подшипниковый узел UCFL208 TECHNIX — готовый овальный фланцевый подшипниковый узел, который можно использовать при сборке и обслуживании промышленного оборудования. Посадочный диаметр под вал — 40 мм; подшипник — UC208; исполнение корпуса — FL; материал по спецификации — чугун СЧ20.
Овальная фланцевая форма удобна для компактной схемы крепления. Для модели указаны динамическая нагрузка C — 27645 Н и статическая нагрузка C0 — 16910 Н.
Основные характеристики
- Диаметр вала: 40 мм
- Подшипник: UC208
- Корпус: FL
- Материал: чугун СЧ20
- Динамическая нагрузка C: 27645 Н
- Статическая нагрузка C0: 16910 Н
- Межцентровое расстояние креплений: 144 мм
- Длина корпуса: 175 мм
- Крепёжный винт: M14
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

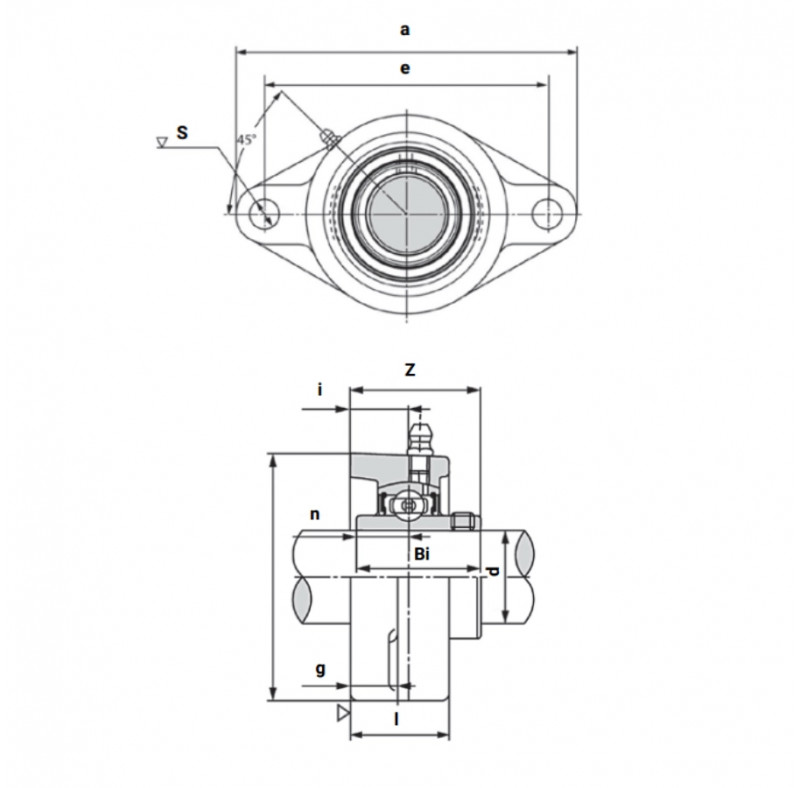

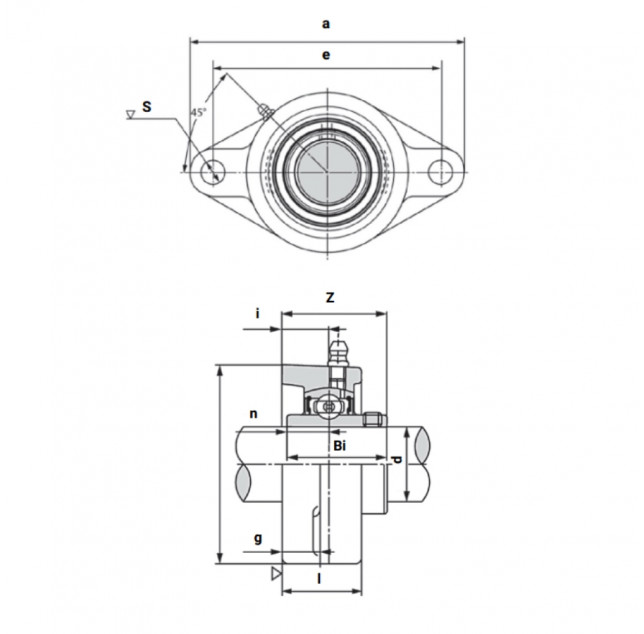

| Характеристики | |
| Внутренний диаметр d, мм | 40 |
| Внутренняя глубина подшипника Bi, мм | 49,2 |
| Высота корпуса l, мм | 36 |
| Высота крепежной площадки g, мм | 14 |
| Диаметр крепежного отверстия S, мм | 16 |
| Длина корпуса a, мм | 175 |
| Допустимая динамическая нагрузка C, N | 27645 |
| Допустимая статическая нагрузка Co, N | 16910 |
| Корпус | FL |
| Крепежный винт | M14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 144 |
| Общая высота подшипникового узла z, мм | 51,2 |
| Подшипник | UC208 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 19 |
| Размер от нижнего края корпуса до середины шарика i, мм | 21 |
| Серия | UCFL |
| Типоразмер | 208 |
| Ширина корпуса b, мм | 100 |
