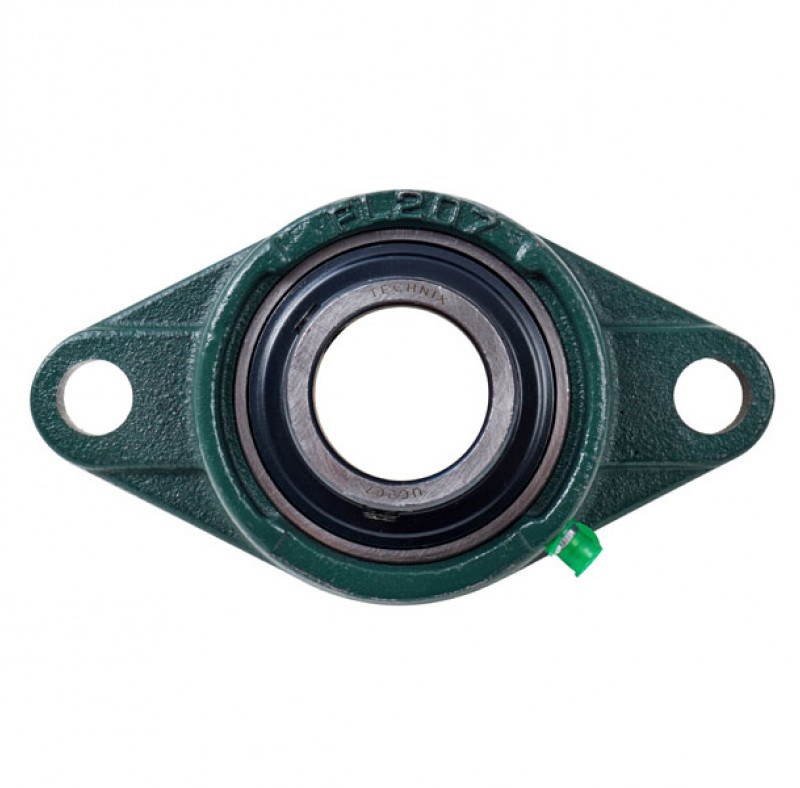

Подшипниковый узел UCFL207 TECHNIX — овальный фланцевый подшипниковый узел для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 35 мм; подшипник — UC207; исполнение корпуса — FL; материал по спецификации — чугун СЧ20.
Овальная фланцевая форма удобна для компактной схемы крепления. Для модели указаны динамическая нагрузка C — 24415 Н и статическая нагрузка C0 — 14630 Н.
Основные характеристики
- Диаметр вала: 35 мм
- Подшипник: UC207
- Корпус: FL
- Материал: чугун СЧ20
- Динамическая нагрузка C: 24415 Н
- Статическая нагрузка C0: 14630 Н
- Межцентровое расстояние креплений: 130 мм
- Длина корпуса: 161 мм
- Крепёжный винт: M14
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.

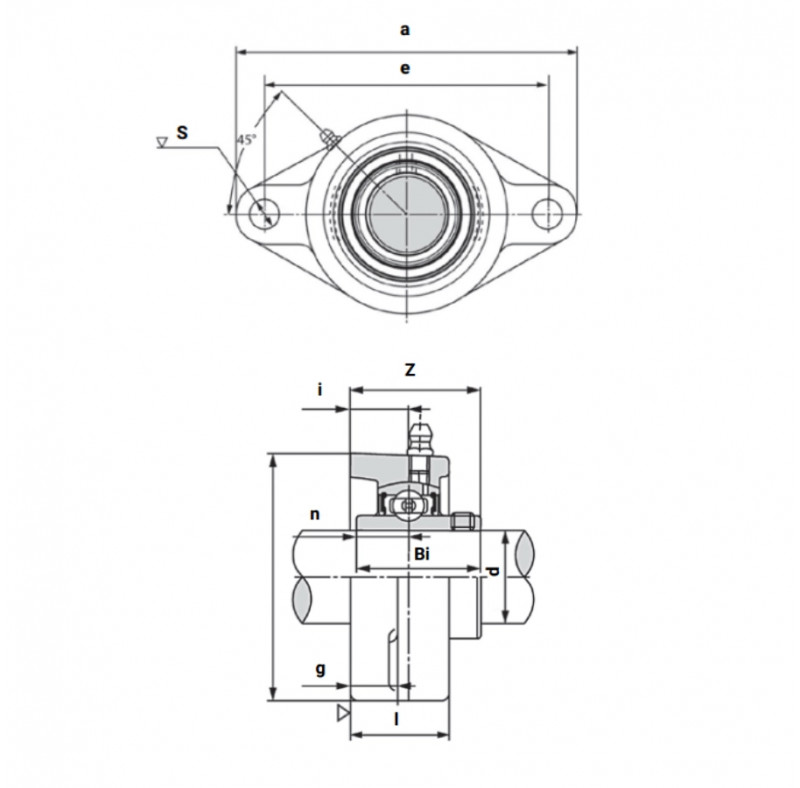

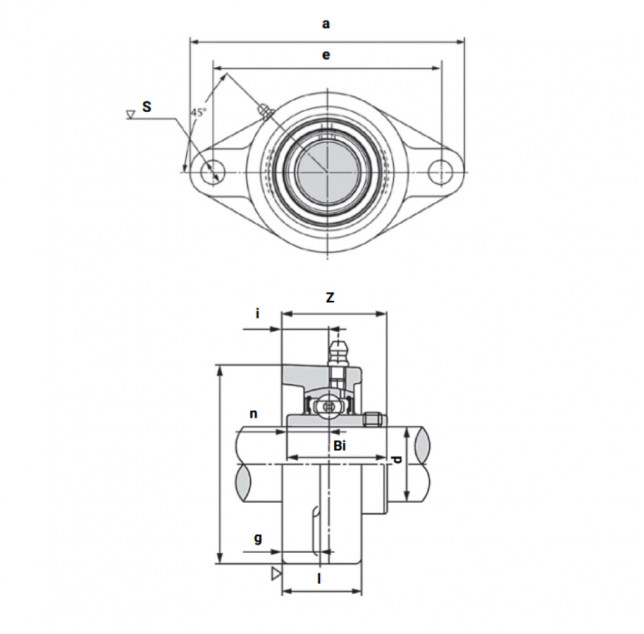

| Характеристики | |
| Внутренний диаметр d, мм | 35 |
| Внутренняя глубина подшипника Bi, мм | 42,9 |
| Высота корпуса l, мм | 34 |
| Высота крепежной площадки g, мм | 14 |
| Диаметр крепежного отверстия S, мм | 16 |
| Длина корпуса a, мм | 161 |
| Допустимая динамическая нагрузка C, N | 24415 |
| Допустимая статическая нагрузка Co, N | 14630 |
| Корпус | FL |
| Крепежный винт | M14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 130 |
| Общая высота подшипникового узла z, мм | 44,4 |
| Подшипник | UC207 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 17,5 |
| Размер от нижнего края корпуса до середины шарика i, мм | 19 |
| Серия | UCFL |
| Типоразмер | 207 |
| Ширина корпуса b, мм | 90 |
