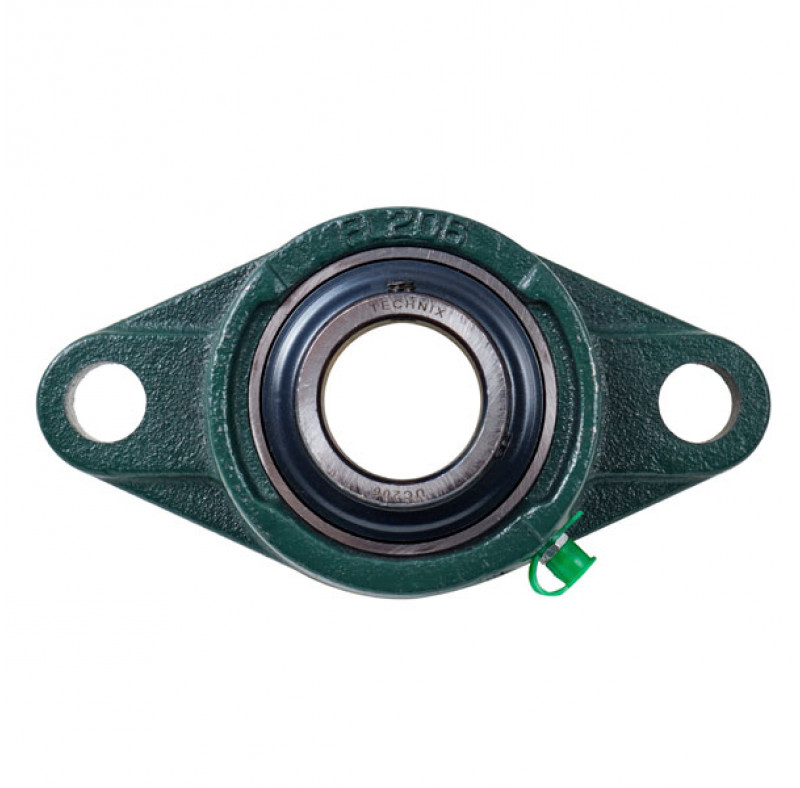

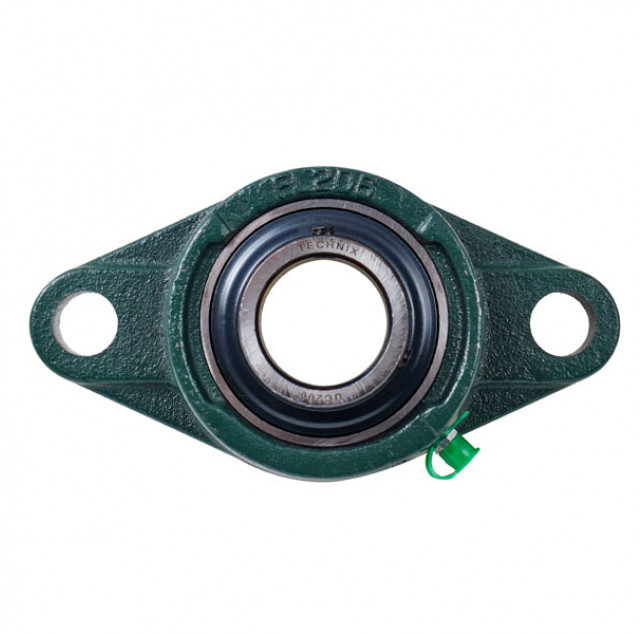

Подшипниковый узел UCFL206 TECHNIX — овальный фланцевый подшипниковый узел для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 30 мм; подшипник — UC206; исполнение корпуса — FL; материал по спецификации — чугун СЧ20.
Овальная фланцевая форма удобна для компактной схемы крепления. Для модели указаны динамическая нагрузка C — 18525 Н и статическая нагрузка C0 — 10735 Н.
Основные характеристики
- Диаметр вала: 30 мм
- Подшипник: UC206
- Корпус: FL
- Материал: чугун СЧ20
- Динамическая нагрузка C: 18525 Н
- Статическая нагрузка C0: 10735 Н
- Межцентровое расстояние креплений: 117 мм
- Длина корпуса: 148 мм
- Крепёжный винт: M14
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

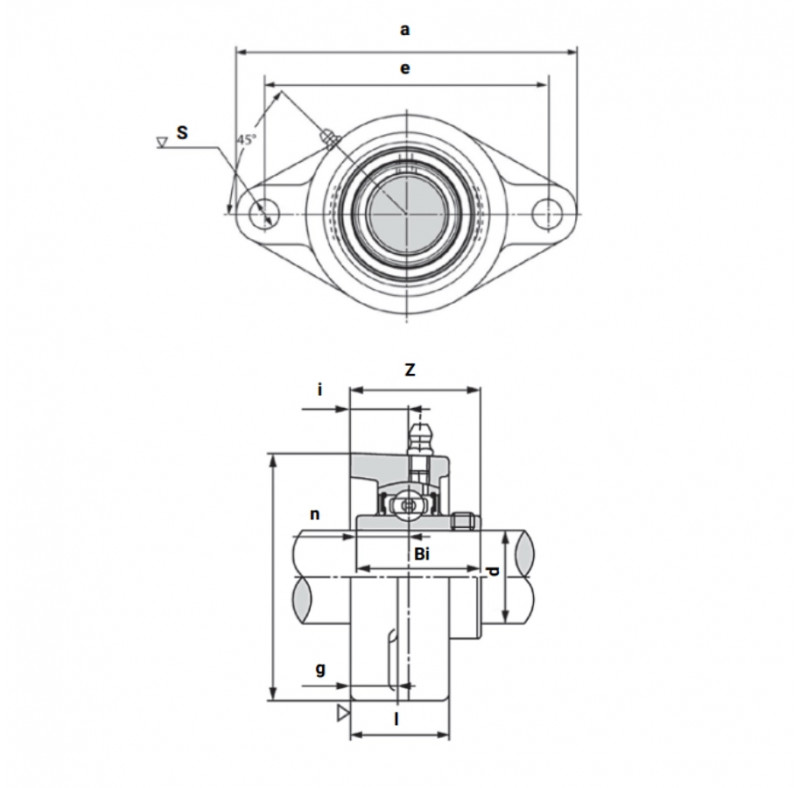

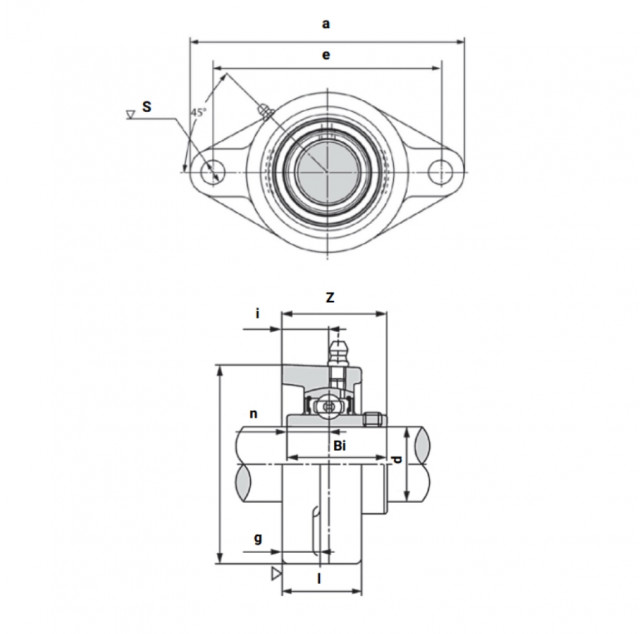

| Характеристики | |
| Внутренний диаметр d, мм | 30 |
| Внутренняя глубина подшипника Bi, мм | 38,1 |
| Высота корпуса l, мм | 31 |
| Высота крепежной площадки g, мм | 13 |
| Диаметр крепежного отверстия S, мм | 16 |
| Длина корпуса a, мм | 148 |
| Допустимая динамическая нагрузка C, N | 18525 |
| Допустимая статическая нагрузка Co, N | 10735 |
| Корпус | FL |
| Крепежный винт | M14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 117 |
| Общая высота подшипникового узла z, мм | 40,2 |
| Подшипник | UC206 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 15,9 |
| Размер от нижнего края корпуса до середины шарика i, мм | 18 |
| Серия | UCFL |
| Типоразмер | 206 |
| Ширина корпуса b, мм | 80 |
