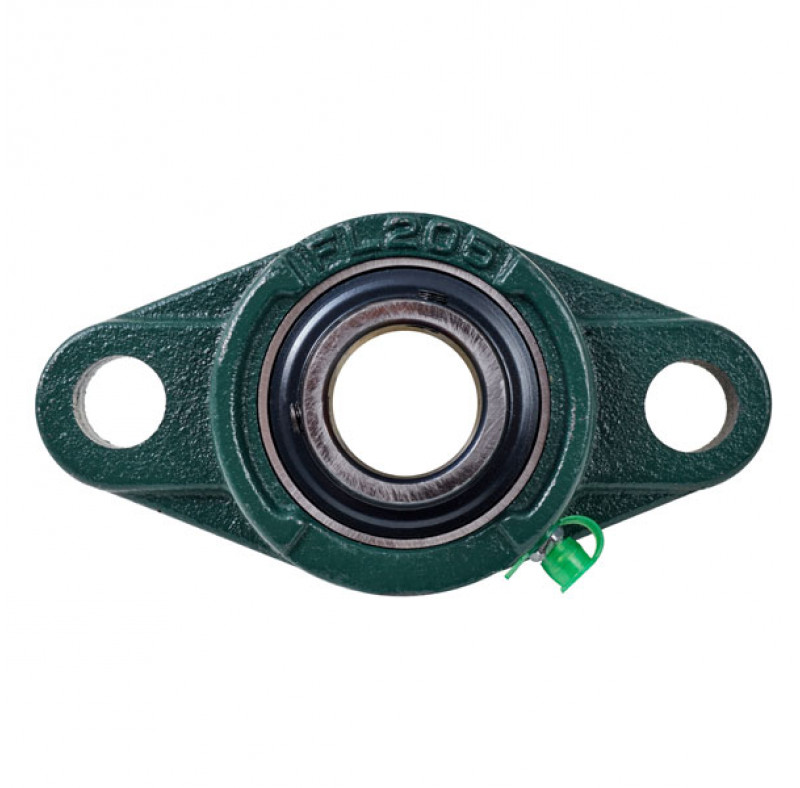

Подшипниковый узел UCFL205 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 25 мм; подшипник — UC205; исполнение корпуса — FL; материал по спецификации — чугун СЧ20.
Овальная фланцевая форма удобна для компактной схемы крепления. Для модели указаны динамическая нагрузка C — 13300 Н и статическая нагрузка C0 — 7457 Н.
Основные характеристики
- Диаметр вала: 25 мм
- Подшипник: UC205
- Корпус: FL
- Материал: чугун СЧ20
- Динамическая нагрузка C: 13300 Н
- Статическая нагрузка C0: 7457 Н
- Межцентровое расстояние креплений: 99 мм
- Длина корпуса: 130 мм
- Крепёжный винт: M14
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

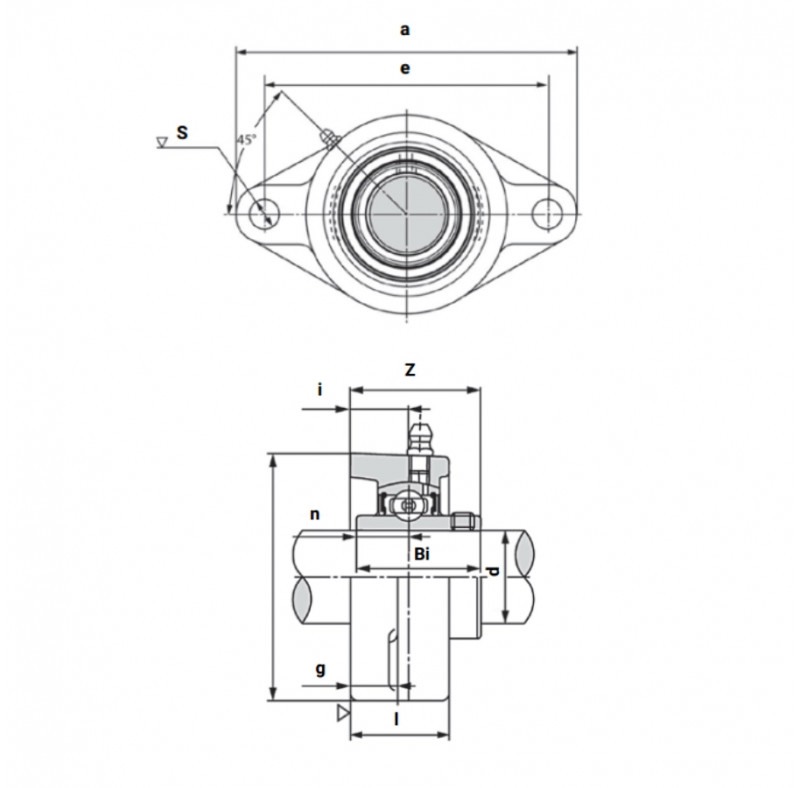

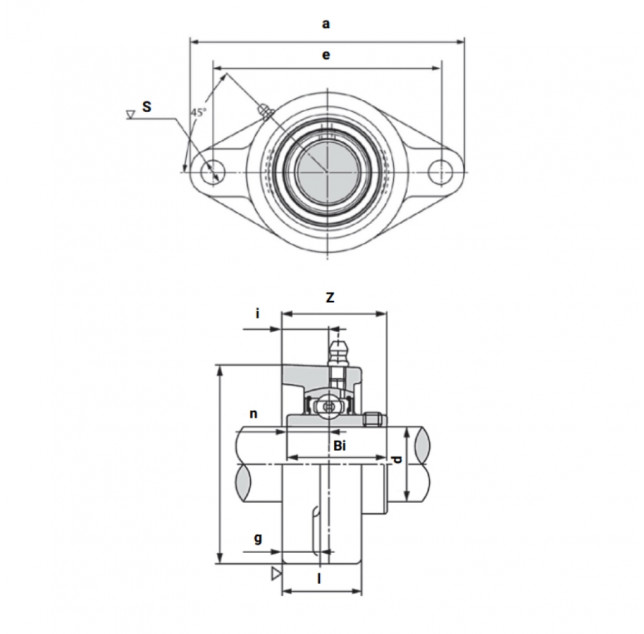

| Характеристики | |
| Внутренний диаметр d, мм | 25 |
| Внутренняя глубина подшипника Bi, мм | 34,1 |
| Высота корпуса l, мм | 27 |
| Высота крепежной площадки g, мм | 13 |
| Диаметр крепежного отверстия S, мм | 16 |
| Длина корпуса a, мм | 130 |
| Допустимая динамическая нагрузка C, N | 13300 |
| Допустимая статическая нагрузка Co, N | 7457 |
| Корпус | FL |
| Крепежный винт | M14 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 99 |
| Общая высота подшипникового узла z, мм | 35,7 |
| Подшипник | UC205 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 14,3 |
| Размер от нижнего края корпуса до середины шарика i, мм | 16 |
| Серия | UCFL |
| Типоразмер | 205 |
| Ширина корпуса b, мм | 68 |
