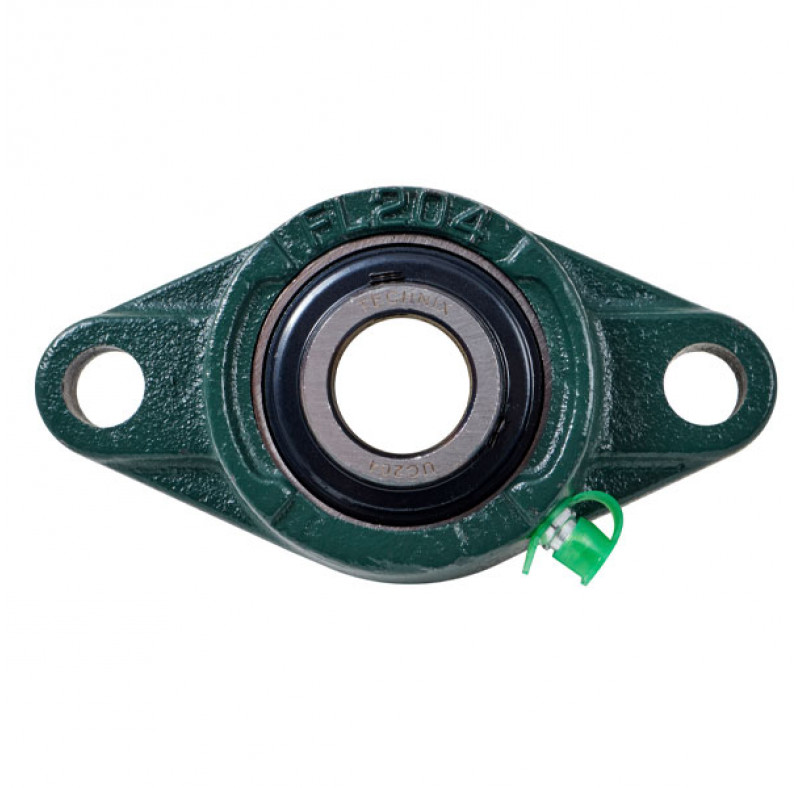

Подшипниковый узел UCFL204 TECHNIX — готовый овальный фланцевый подшипниковый узел, который можно использовать при сборке и обслуживании промышленного оборудования. Посадочный диаметр под вал — 20 мм; подшипник — UC204; исполнение корпуса — FL; материал по спецификации — чугун СЧ20.
Овальная фланцевая форма удобна для компактной схемы крепления. Для модели указаны динамическая нагрузка C — 12160 Н и статическая нагрузка C0 — 6318 Н.
Основные характеристики
- Диаметр вала: 20 мм
- Подшипник: UC204
- Корпус: FL
- Материал: чугун СЧ20
- Динамическая нагрузка C: 12160 Н
- Статическая нагрузка C0: 6318 Н
- Межцентровое расстояние креплений: 90 мм
- Длина корпуса: 113 мм
- Крепёжный винт: M10
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

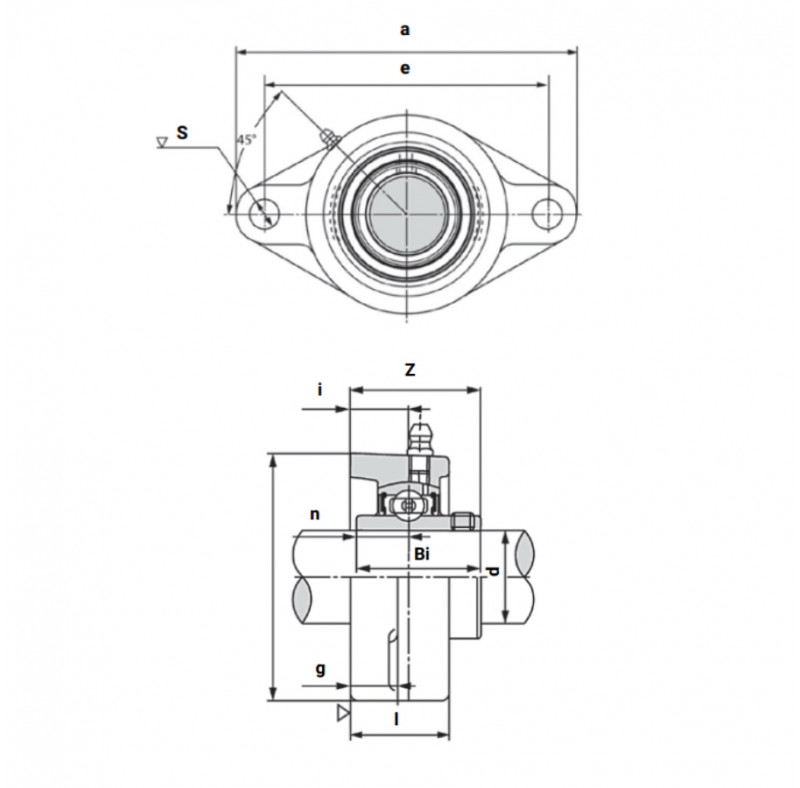

| Характеристики | |
| Внутренний диаметр d, мм | 20 |
| Внутренняя глубина подшипника Bi, мм | 31 |
| Высота корпуса l, мм | 25,5 |
| Высота крепежной площадки g, мм | 11 |
| Диаметр крепежного отверстия S, мм | 12 |
| Длина корпуса a, мм | 113 |
| Допустимая динамическая нагрузка C, N | 12160 |
| Допустимая статическая нагрузка Co, N | 6318 |
| Корпус | FL |
| Крепежный винт | M10 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 90 |
| Общая высота подшипникового узла z, мм | 33,3 |
| Подшипник | UC204 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 12,7 |
| Размер от нижнего края корпуса до середины шарика i, мм | 15 |
| Серия | UCFL |
| Типоразмер | 204 |
| Ширина корпуса b, мм | 60 |
