Подшипниковый узел UCFC214 LIGHT TECHNIX — круглый фланцевый подшипниковый узел для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 70 мм; подшипник — UC214; исполнение корпуса — FC; материал по спецификации — чугун СЧ20.
Круглое фланцевое исполнение подходит для монтажа на соответствующую опорную поверхность. Для модели указаны динамическая нагрузка C — 59090 Н и статическая нагрузка C0 — 41895 Н.
Основные характеристики
- Диаметр вала: 70 мм
- Подшипник: UC214
- Корпус: FC
- Материал: чугун СЧ20
- Динамическая нагрузка C: 59090 Н
- Статическая нагрузка C0: 41895 Н
- Межцентровое расстояние креплений: 125,1 мм
- Длина корпуса: 215 мм
- Крепёжный винт: M16
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

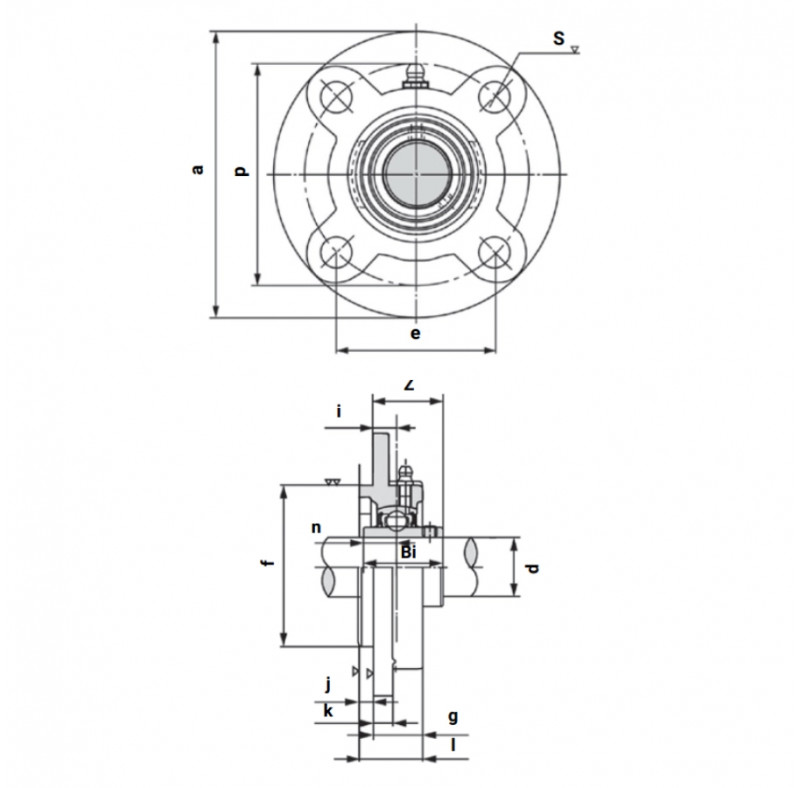

| Характеристики | |
| Внешний диаметр посадочной части корпуса f, мм | 150 |
| Внутренний диаметр d, мм | 70 |
| Внутренняя глубина подшипника Bi, мм | 74,6 |
| Высота крепежной площадки g, мм | 40 |
| Высота крепежной площадки k, мм | 18 |
| Глубина посадки корпуса j, мм | 14 |
| Диаметр крепежного отверстия S, мм | 19 |
| Длина корпуса a, мм | 215 |
| Допустимая динамическая нагрузка C, N | 59090 |
| Допустимая статическая нагрузка Co, N | 41895 |
| Корпус | FC |
| Крепежный винт | M16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 125,1 |
| Общая высота подшипникового узла z, мм | 61,4 |
| Подшипник | UC214 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 30,2 |
| Размер от нижнего края корпуса до середины шарика i, мм | 17 |
| Серия | UCFС |
| Типоразмер | 214 |
| Ширина крепежной площадки p, мм | 177 |
