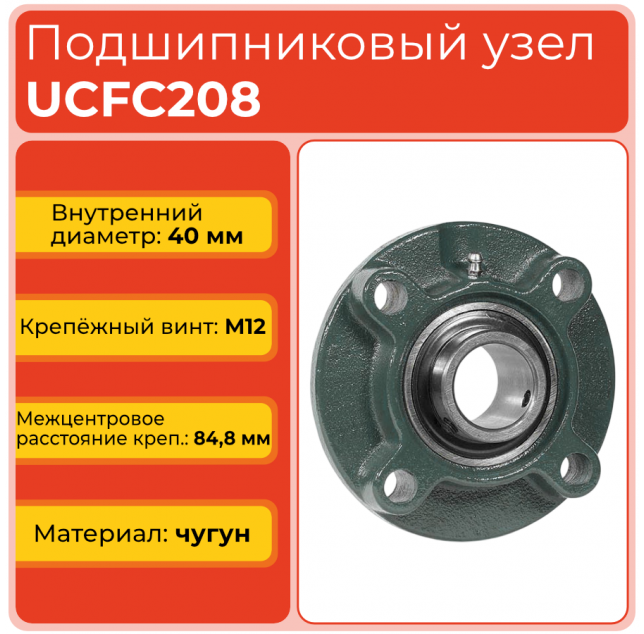

Подшипниковый узел UCFC208 TECHNIX — круглый фланцевый подшипниковый узел для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 40 мм; подшипник — UC208; исполнение корпуса — FC; материал по спецификации — чугун СЧ20.
Круглое фланцевое исполнение подходит для монтажа на соответствующую опорную поверхность. Для модели указаны динамическая нагрузка C — 27645 Н и статическая нагрузка C0 — 16910 Н.
Основные характеристики
- Диаметр вала: 40 мм
- Подшипник: UC208
- Корпус: FC
- Материал: чугун СЧ20
- Динамическая нагрузка C: 27645 Н
- Статическая нагрузка C0: 16910 Н
- Межцентровое расстояние креплений: 84,8 мм
- Длина корпуса: 145 мм
- Крепёжный винт: M12
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.
| Характеристики | |
| Внешний диаметр посадочной части корпуса f, мм | 100 |
| Внутренний диаметр d, мм | 40 |
| Внутренняя глубина подшипника Bi, мм | 49,2 |
| Высота корпуса l, мм | 36 |
| Высота крепежной площадки g, мм | 26 |
| Высота крепежной площадки k, мм | 9 |
| Глубина посадки корпуса j, мм | 10 |
| Диаметр крепежного отверстия S, мм | 14 |
| Длина корпуса a, мм | 145 |
| Допустимая динамическая нагрузка C, N | 27645 |
| Допустимая статическая нагрузка Co, N | 16910 |
| Корпус | FC |
| Крепежный винт | M12 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 84,8 |
| Общая высота подшипникового узла z, мм | 41,2 |
| Подшипник | UC208 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 19 |
| Размер от нижнего края корпуса до середины шарика i, мм | 11 |
| Серия | UCFС |
| Типоразмер | 208 |
| Ширина крепежной площадки p, мм | 120 |
