Подшипниковый узел UCFC-208 состоит из фланцевого корпуса круглой формы FС208 и подшипника UC208. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
Подшипниковый узел UCFC-208 состоит из фланцевого корпуса круглой формы FС208 и подшипника UC208. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
Подшипниковый узел UCFC-208 состоит из фланцевого корпуса круглой формы FС208 и подшипника UC208. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.

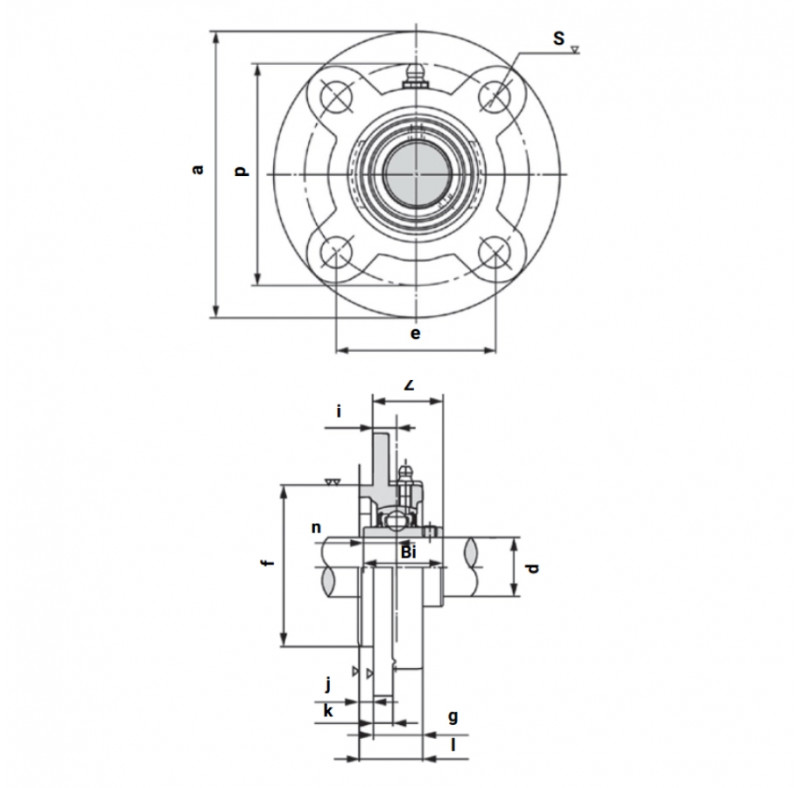

| Характеристики | |
| Внешний диаметр посадочной части корпуса f, мм | 100 |
| Внутренний диаметр d, мм | 40 |
| Внутренняя глубина подшипника Bi, мм | 49,2 |
| Высота корпуса l, мм | 36 |
| Высота крепежной площадки g, мм | 26 |
| Высота крепежной площадки k, мм | 9 |
| Глубина посадки корпуса j, мм | 10 |
| Диаметр крепежного отверстия S, мм | 14 |
| Длина корпуса a, мм | 145 |
| Допустимая динамическая нагрузка C, N | 27645 |
| Допустимая статическая нагрузка Co, N | 16910 |
| Корпус | FC |
| Крепежный винт | М12 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 84,8 |
| Общая высота подшипникового узла z, мм | 41,2 |
| Подшипник | UC208 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 19,0 |
| Размер от нижнего края корпуса до середины шарика i, мм | 11 |
| Серия | UCFС |
| Типоразмер | 208 |
| Ширина крепежной площадки p, мм | 120 |
