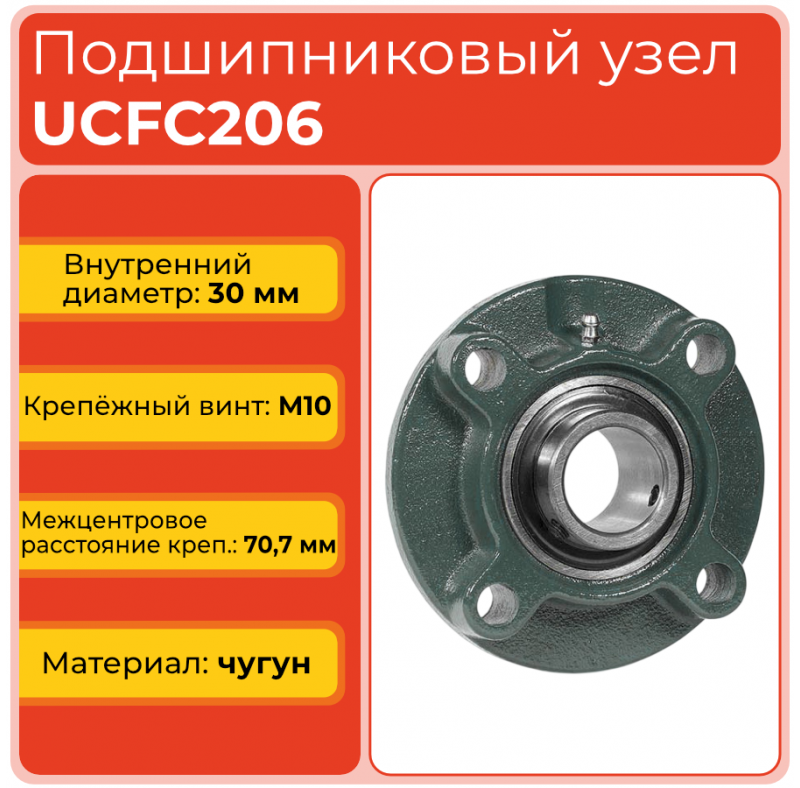

Подшипниковый узел UCFC206 TECHNIX - компактный фланцевый подшипник для валов диаметром 30 мм с чугунным корпусом и встроенным корпусным подшипником UC206. Узел поставляется в готовом к работе состоянии, обеспечивает стабильную опору вала и легко обслуживается через встроенный смазочный канал.
Устройство и конструкция
Конструкция включает литой чугунный корпус с круглым фланцем, оснащённым четырьмя отверстиями под болты M10 для надёжного крепления. В корпусе размещён корпусной радиальный подшипник UC206 с увеличенным внутренним кольцом, фиксируемым на валу двумя винтами с шестигранной головкой. Система смазки предусматривает стандартный ниппель для регулярного пополнения смазки без разборки узла.
Расшифровка наименования
UCFC206 расшифровывается следующим образом:
- UC - корпусной подшипник с увеличенным внутренним кольцом и крепёжными винтами;
- FC - чугунный фланцевый корпус круглой формы с четырьмя крепёжными отверстиями;
- 206 - типоразмер для вала 30 мм с соответствующей унификацией габаритов и параметров крепления.
Применяемость на практике
Подшипниковый узел UCFC206 TECHNIX находит применение в:
- автоматизированных конвейерных системах и цепных приводах;
- центробежных насосах и компрессорах;
- механизмах перемешивания и гомогенизации;
- многошпиндельных станках и токарных центрах;
- приводах шнеков и ленточных питателей.
Сфера применения
Подшипниковые узлы серии UCFC широко используются в:
- тяжёлом машиностроении и станкостроении;
- химической и нефтегазовой промышленности;
- пищевой и фармацевтической технике;
- энергетическом оборудовании и генераторах;
- барабанных приводах и роликовых системах.
Ответы на вопросы
Для валов какого диаметра предназначен UCFC206?
Узел UCFC206 рассчитан на валы диаметром 30 мм.
Какие болты используются для крепления узла UCFC206?
Крепление производится четырьмя болтами M10 через отверстия в круглом фланце.
Как часто требуется смазывать узел UCFC206?
Смазка подается через ниппель в зависимости от условий эксплуатации, обычно один раз в 200-300 часов работы.

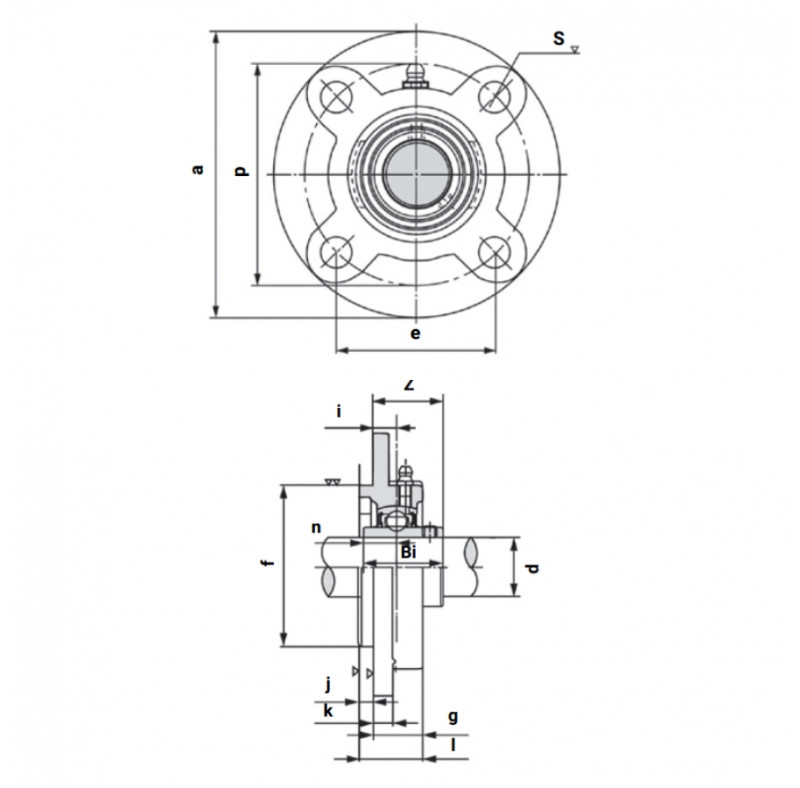

| Характеристики | |
| Внешний диаметр посадочной части корпуса f, мм | 80 |
| Внутренний диаметр d, мм | 30 |
| Внутренняя глубина подшипника Bi, мм | 38,1 |
| Высота корпуса l, мм | 31 |
| Высота крепежной площадки g, мм | 23 |
| Высота крепежной площадки k, мм | 8 |
| Глубина посадки корпуса j, мм | 8 |
| Диаметр крепежного отверстия S, мм | 12 |
| Длина корпуса a, мм | 125 |
| Допустимая динамическая нагрузка C, N | 18525 |
| Допустимая статическая нагрузка Co, N | 10735 |
| Корпус | FC |
| Крепежный винт | M10 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 70,7 |
| Общая высота подшипникового узла z, мм | 32,2 |
| Подшипник | UC206 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 15,9 |
| Размер от нижнего края корпуса до середины шарика i, мм | 10 |
| Серия | UCFС |
| Типоразмер | 206 |
| Ширина крепежной площадки p, мм | 100 |
