Подшипниковый узел UCFC206 LIGHT TECHNIX — круглый фланцевый подшипниковый узел для установки в составе опорных и приводных узлов оборудования. Посадочный диаметр под вал — 30 мм; подшипник — UC206; исполнение корпуса — FC; материал по спецификации — чугун СЧ20.
Круглое фланцевое исполнение подходит для монтажа на соответствующую опорную поверхность. Для модели указаны динамическая нагрузка C — 18525 Н и статическая нагрузка C0 — 10735 Н.
Основные характеристики
- Диаметр вала: 30 мм
- Подшипник: UC206
- Корпус: FC
- Материал: чугун СЧ20
- Динамическая нагрузка C: 18525 Н
- Статическая нагрузка C0: 10735 Н
- Межцентровое расстояние креплений: 70,7 мм
- Длина корпуса: 125 мм
- Крепёжный винт: М10
Перед заказом рекомендуется сверить диаметр вала, монтажные размеры и допустимые нагрузки с требованиями вашего оборудования.

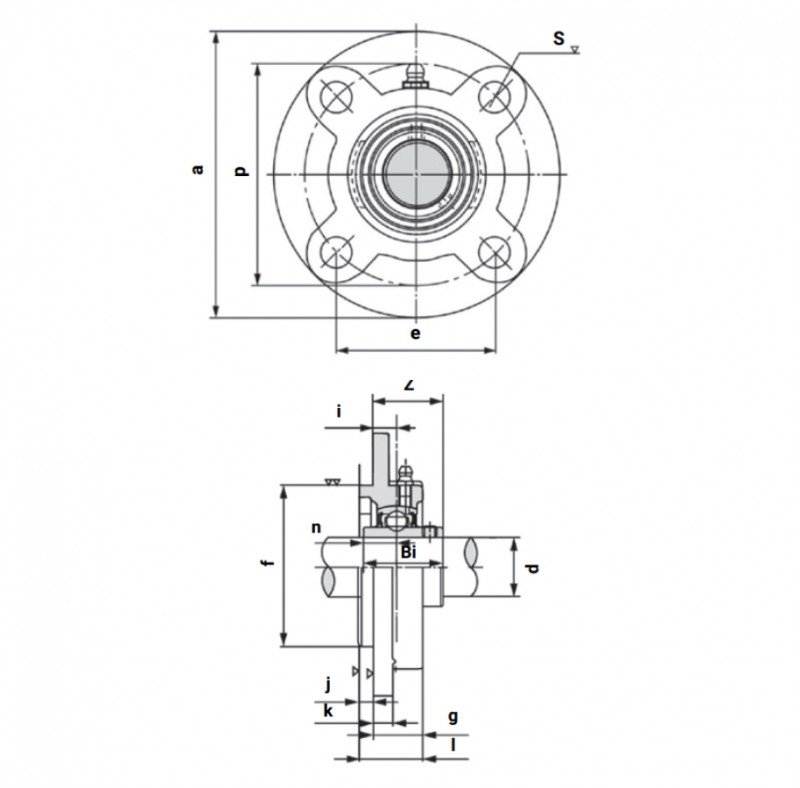

| Характеристики | |
| Внешний диаметр посадочной части корпуса f, мм | 80 |
| Внутренний диаметр d, мм | 30 |
| Внутренняя глубина подшипника Bi, мм | 38,1 |
| Высота корпуса l, мм | 31 |
| Высота крепежной площадки g, мм | 23 |
| Высота крепежной площадки k, мм | 8 |
| Глубина посадки корпуса j, мм | 8 |
| Диаметр крепежного отверстия S, мм | 12 |
| Длина корпуса a, мм | 125 |
| Допустимая динамическая нагрузка C, N | 18525 |
| Допустимая статическая нагрузка Co, N | 10735 |
| Корпус | FC |
| Крепежный винт | М10 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 70,7 |
| Общая высота подшипникового узла z, мм | 32,2 |
| Подшипник | UC206 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 15,9 |
| Размер от нижнего края корпуса до середины шарика i, мм | 10 |
| Серия | UCFС |
| Типоразмер | 206 |
| Ширина крепежной площадки p, мм | 100 |
