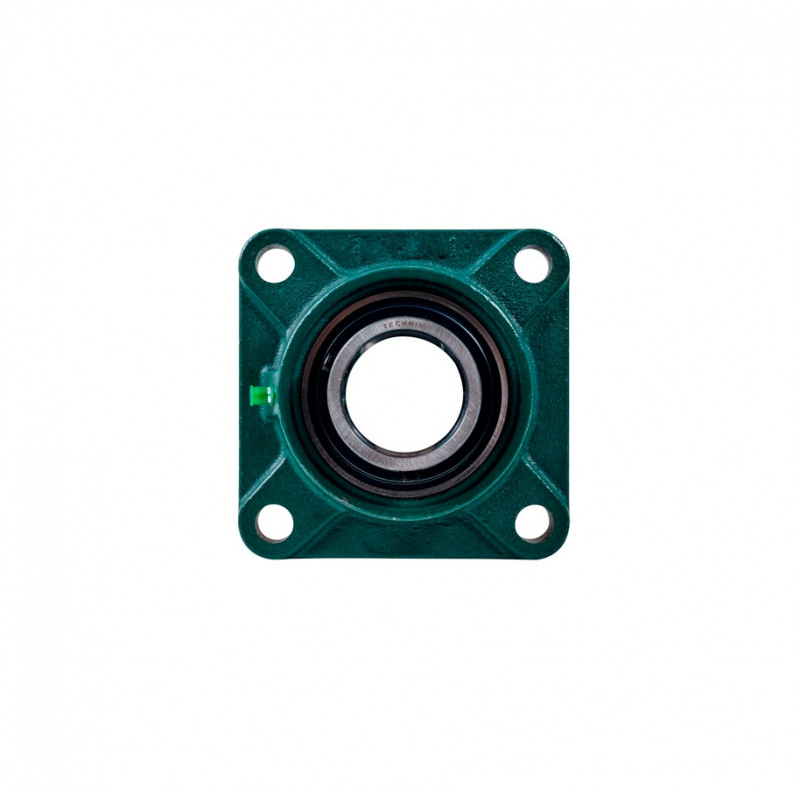

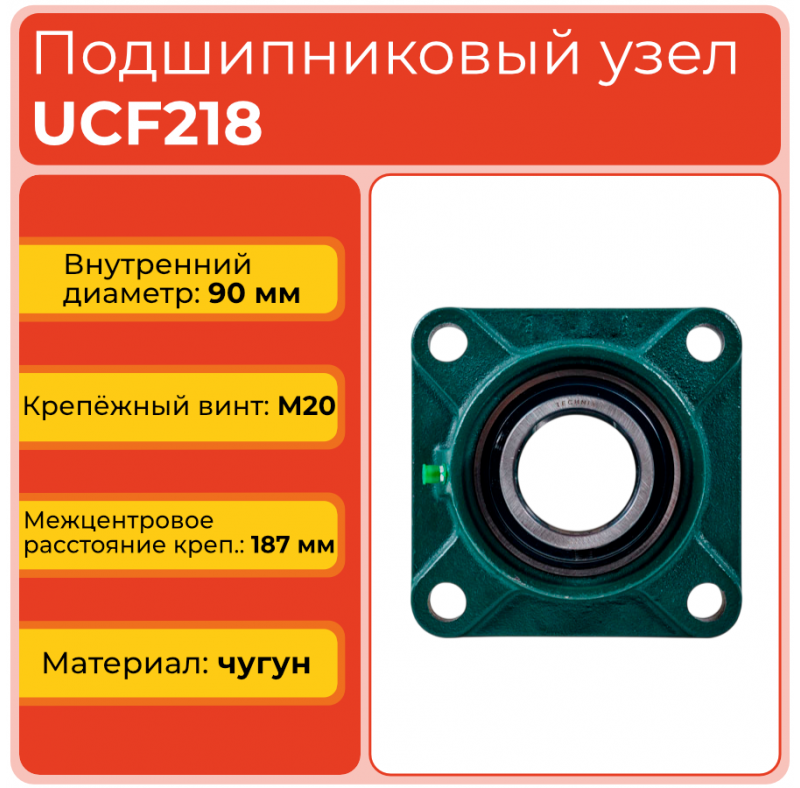

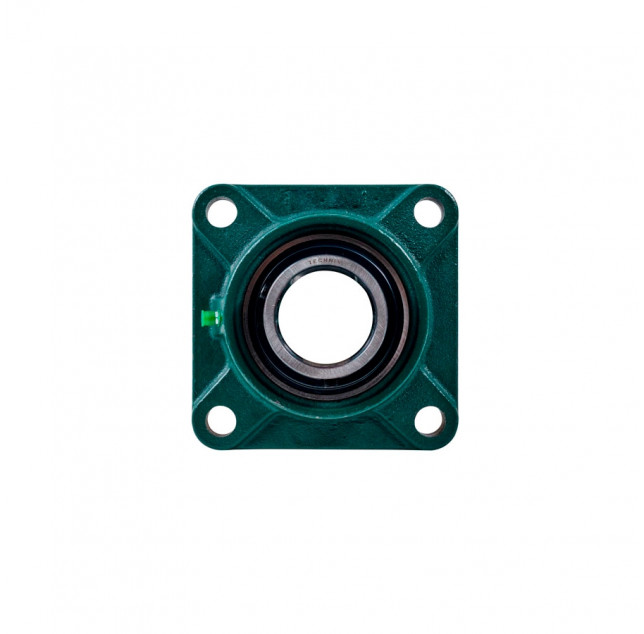

Подшипниковый узел UCF218 TECHNIX

Подшипниковый узел UCF218 TECHNIX – максимально усиленная корпусная опора с квадратным фланцевым корпусом F218 и корпусным подшипником UC218 для вала диаметром 90 мм, предназначенная для эксплуатации в самых тяжелых промышленных условиях.

Устройство и конструкция

Корпус F218 из высокопрочного чугуна имеет следующие характеристики:

• крупногабаритная квадратная опорная плита с четырьмя крепежными отверстиями под высокопрочный крепеж большого диаметра;
• обработанные опорные поверхности для точного позиционирования и равномерного распределения нагрузки;
• максимальная жесткость и стойкость к экстремальным статическим и динамическим нагрузкам.

Внутри корпуса установлен однорядный корпусный подшипник UC218:

• широкое внутреннее кольцо с усиленной винтовой фиксацией на валу 90 мм;
• сферическая наружная поверхность, компенсирующая перекосы и деформации силовых конструкций;
• усиленные уплотнения для защиты смазки при работе в агрессивной и сильно запыленной среде;
• пресс-масленка для регулярной подачи смазки без остановки узла.

Расшифровка наименования

Маркировка UCF218 расшифровывается следующим образом:

• UC – корпусный радиальный подшипник с широким внутренним кольцом и установочными винтами;
• F – фланцевый корпус квадратной формы с четырьмя отверстиями;
• 218 – типоразмер узла для вала 90 мм с нормализованными посадочными и крепежными размерами.

Применяемость на практике

Узел применяется в приводах и опорных узлах сверхтяжелого оборудования, где критичны максимальная надежность и высокий ресурс при непрерывной работе.

Подшипниковый узел UCF218 TECHNIX используют как опору для:

• магистральных конвейерных и транспортирующих систем;
• крупномасштабных печных, барабанных и сушильных установок;
• мощных приводов и редукторных станций.

Жесткий корпус и усиленный корпусный подшипник обеспечивают стабильную работу узла при экстремальных нагрузках, вибрациях и воздействии агрессивной среды.

Сфера применения

UCF218 TECHNIX применяется в следующих областях:

• горнодобывающая, металлургическая и цементная промышленность;
• крупные энергетические, химические и перерабатывающие комплексы;
• тяжелое машиностроение и транспортирующие системы большой протяженности.

Узел подходит для проектирования новых агрегатов и замены изношенных опор с посадочными размерами по стандарту UCF.
