Подшипниковый узел UCF218 LIGHT TECHNIX представляет собой фланцевый подшипниковый узел, предназначенный для монтажа в механизмах с вращающимися валами. Посадочный диаметр под вал — 90 мм; подшипник — UC218; исполнение корпуса — F; материал по спецификации — чугун СЧ20.
Фланцевое исполнение предназначено для крепления узла к монтажной поверхности. Для модели указаны динамическая нагрузка C — 91295 Н и статическая нагрузка C0 — 67925 Н.
Основные характеристики
- Диаметр вала: 90 мм
- Подшипник: UC218
- Корпус: F
- Материал: чугун СЧ20
- Динамическая нагрузка C: 91295 Н
- Статическая нагрузка C0: 67925 Н
- Межцентровое расстояние креплений: 187 мм
- Ширина корпуса: 235 мм
- Крепёжный винт: М20
Для правильного подбора сравните посадочный диаметр, размеры корпуса и нагрузочные параметры с характеристиками механизма.

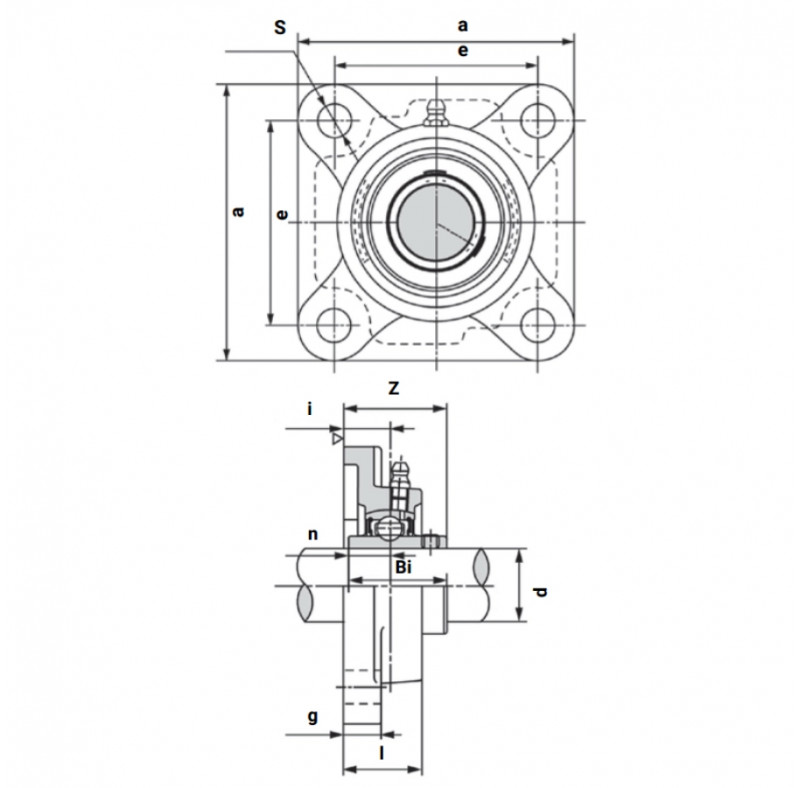

| Характеристики | |
| Внутренний диаметр d, мм | 90 |
| Внутренняя глубина подшипника Bi, мм | 96,0 |
| Высота корпуса l, мм | 68 |
| Высота крепежной площадки g, мм | 26 |
| Диаметр крепежного отверстия S, мм | 23 |
| Длина и ширина корпуса a, мм | 235 |
| Допустимая динамическая нагрузка C, N | 91295 |
| Допустимая статическая нагрузка Co, N | 67925 |
| Корпус | F |
| Крепежный винт | М20 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 187 |
| Общая высота подшипникового узла z, мм | 96,3 |
| Подшипник | UC218 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 39,7 |
| Размер от нижнего края корпуса до середины шарика i, мм | 40 |
| Серия | UCF |
| Типоразмер | 218 |
