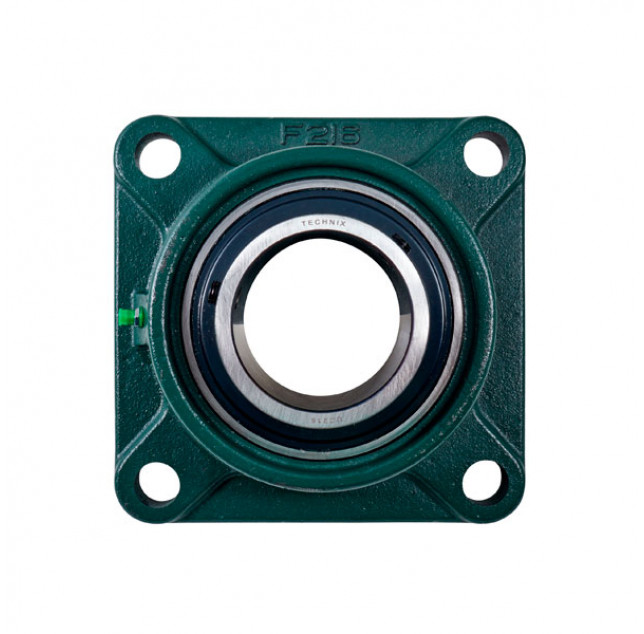

Подшипниковый узел UCF216 LIGHT TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под ва?? — 80 мм; подшипник — UC216; исполнение корпуса — F; материал по спецификации — чугун СЧ20.
Фланцевое исполнение предназначено для крепления узла к монтажной поверхности. Для модели указаны динамическая нагрузка C — 69065 Н и статическая нагрузка C0 — 50350 Н.
Основные характеристики
- Диаметр вала: 80 мм
- Подшипник: UC216
- Корпус: F
- Материал: чугун СЧ20
- Динамическая нагрузка C: 69065 Н
- Статическая нагрузка C0: 50350 Н
- Межцентровое расстояние креплений: 165 мм
- Ширина корпуса: 208 мм
- Крепёжный винт: М20
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.

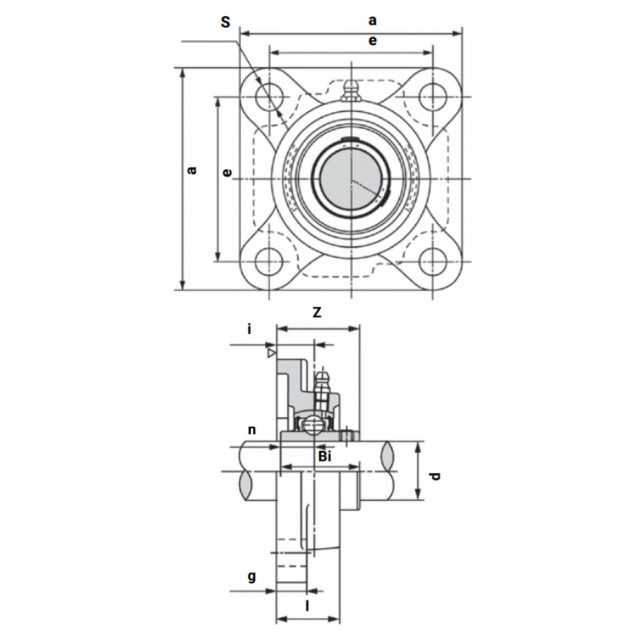

| Характеристики | |
| Внутренний диаметр d, мм | 80 |
| Внутренняя глубина подшипника Bi, мм | 83,3 |
| Высота корпуса l, мм | 56 |
| Высота крепежной площадки g, мм | 22 |
| Диаметр крепежного отверстия S, мм | 23 |
| Длина и ширина корпуса a, мм | 208 |
| Допустимая динамическая нагрузка C, N | 69065 |
| Допустимая статическая нагрузка Co, N | 50350 |
| Корпус | F |
| Крепежный винт | М20 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 165 |
| Общая высота подшипникового узла z, мм | 78 |
| Подшипник | UC216 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 33,3 |
| Размер от нижнего края корпуса до середины шарика i, мм | 34 |
| Серия | UCF |
| Типоразмер | 216 |
