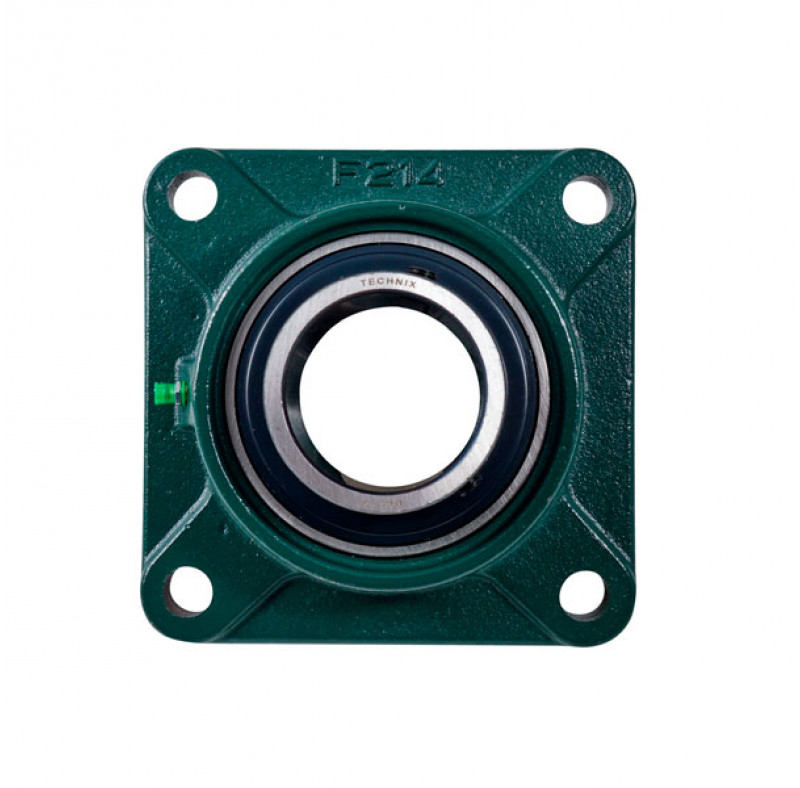

Подшипниковый узел UCF214 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 70 мм; подшипник — UC214; исполнение корпуса — F; материал по спецификации — чугун СЧ20.
Фланцевое исполнение предназначено для крепления узла к монтажной поверхности. Для модели указаны динамическая нагрузка C — 59090 Н и статическая нагрузка C0 — 41895 Н.
Основные характеристики
- Диаметр вала: 70 мм
- Подшипник: UC214
- Корпус: F
- Материал: чугун СЧ20
- Динамическая нагрузка C: 59090 Н
- Статическая нагрузка C0: 41895 Н
- Межцентровое расстояние креплений: 152 мм
- Ширина корпуса: 193 мм
- Крепёжный винт: M16
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.
| Характеристики | |
| Внутренний диаметр d, мм | 70 |
| Внутренняя глубина подшипника Bi, мм | 74,6 |
| Высота корпуса l, мм | 54 |
| Высота крепежной площадки g, мм | 22 |
| Диаметр крепежного отверстия S, мм | 19 |
| Длина и ширина корпуса a, мм | 193 |
| Допустимая динамическая нагрузка C, N | 59090 |
| Допустимая статическая нагрузка Co, N | 41895 |
| Корпус | F |
| Крепежный винт | M16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 152 |
| Общая высота подшипникового узла z, мм | 75,4 |
| Подшипник | UC214 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 30,2 |
| Размер от нижнего края корпуса до середины шарика i, мм | 31 |
| Серия | UCF |
| Типоразмер | 214 |
