Подшипниковый узел UCF213 TECHNIX

Подшипниковый узел UCF213 TECHNIX – мощная корпусная опора с квадратным фланцевым корпусом F213 и корпусным подшипником UC213 для вала диаметром 65 мм, предназначенная для тяжелых условий эксплуатации и высоких нагрузок.

Устройство и конструкция

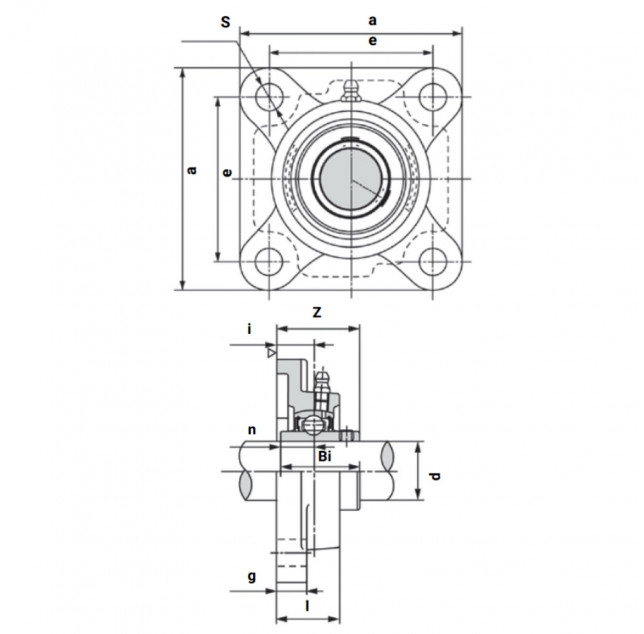

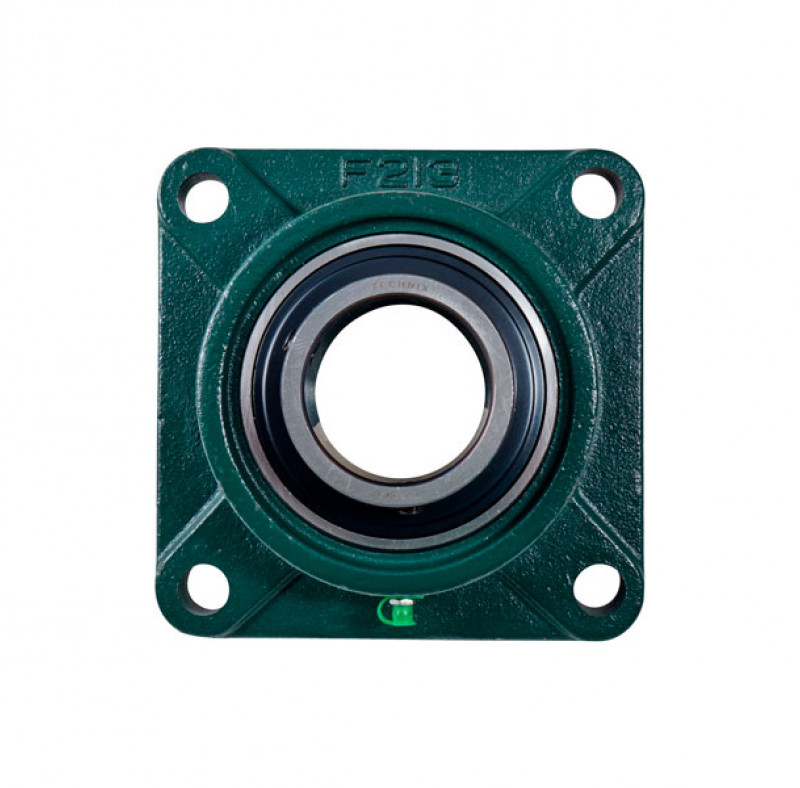

Корпус F213 из высокопрочного чугуна имеет следующие характеристики:

• крупная квадратная опорная плита с четырьмя крепежными отверстиями для надежного крепления к металлоконструкциям;
• обработанные опорные поверхности для точного позиционирования и центрирования узла;
• повышенная жесткость корпуса для работы под интенсивными динамическими нагрузками.

Внутри корпуса установлен однорядный корпусный подшипник UC213:

• широкое внутреннее кольцо с винтовой фиксацией на валу 65 мм;
• сферическая наружная поверхность для компенсации небольших перекосов;
• защитные уплотнения, рассчитанные на загрязненную среду;
• пресс-масленка для централизованной подачи смазки.

Расшифровка наименования

Маркировка UCF213 расшифровывается следующим образом:

• UC – корпусный радиальный подшипник с широким внутренним кольцом и установочными винтами;
• F – фланцевый корпус квадратной формы с четырьмя отверстиями;
• 213 – типоразмер узла для вала 65 мм с нормализованными посадочными и крепежными размерами.

Применяемость на практике

Узел применяется в приводах и опорных узлах особо нагруженного оборудования, где критична устойчивость к перегрузкам и длительная безотказная работа.

Подшипниковый узел UCF213 TECHNIX используют как опору для:

• тяжелых конвейерных линий и элеваторов;
• оборудования для обогащения и переработки полезных ископаемых;
• крупных приводных и барабанных механизмов.

Жесткий корпус и надежный корпусный подшипник с уплотнениями обеспечивают стабильную работу узла при сильных вибрациях и воздействии абразивной пыли.

Сфера применения

UCF213 TECHNIX применяется в следующих областях:

• горнодобывающая и металлургическая промышленность;
• цементные и строительные производства;
• крупные машиностроительные и энергетические комплексы.

Узел подходит для новых линий и модернизации существующих систем с посадочными размерами по серии UCF.
