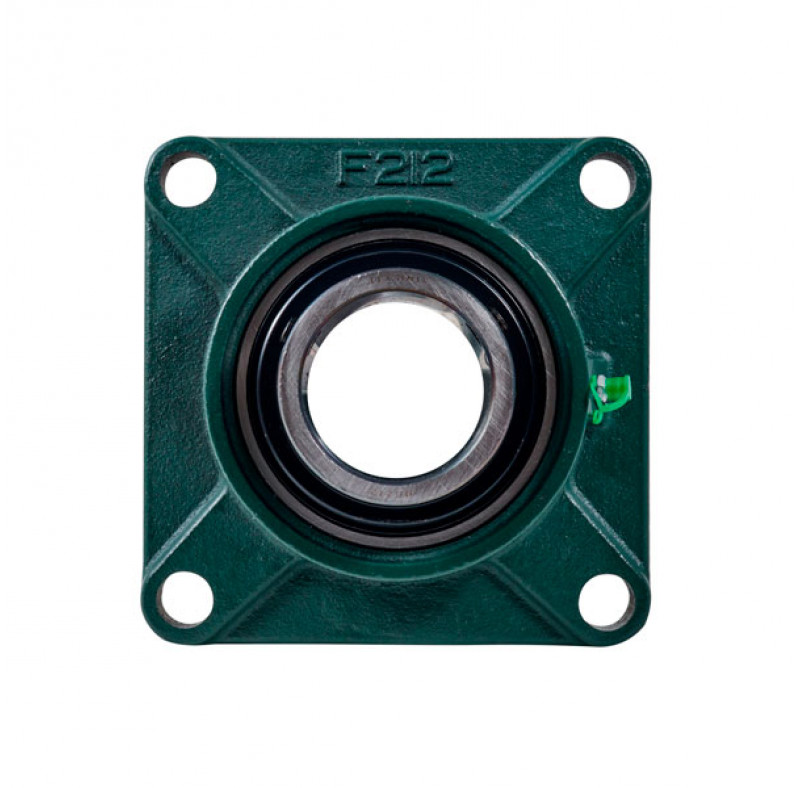

Подшипниковый узел UCF212 TECHNIX относится к корпусным опорам для валов и применяется там, где требуется монтаж подшипника в готовом корпусе. Посадочный диаметр под вал — 60 мм; подшипник — UC212; исполнение корпуса — F; материал по спецификации — чугун СЧ20.
Фланцевое исполнение предназначено для крепления узла к монтажной поверхности. Для модели указаны динамическая нагрузка C — 49780 Н и статическая нагрузка C0 — 34390 Н.
Основные характеристики
- Диаметр вала: 60 мм
- Подшипник: UC212
- Корпус: F
- Материал: чугун СЧ20
- Динамическая нагрузка C: 49780 Н
- Статическая нагрузка C0: 34390 Н
- Межцентровое расстояние креплений: 143 мм
- Ширина корпуса: 175 мм
- Крепёжный винт: M16
При выборе модели учитывайте диаметр вала, тип корпуса, монтажные размеры и рабочую нагрузку.
| Характеристики | |
| Внутренний диаметр d, мм | 60 |
| Внутренняя глубина подшипника Bi, мм | 65,1 |
| Высота корпуса l, мм | 48 |
| Высота крепежной площадки g, мм | 20 |
| Диаметр крепежного отверстия S, мм | 19 |
| Длина и ширина корпуса a, мм | 175 |
| Допустимая динамическая нагрузка C, N | 49780 |
| Допустимая статическая нагрузка Co, N | 34390 |
| Корпус | F |
| Крепежный винт | M16 |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 143 |
| Общая высота подшипникового узла z, мм | 68,7 |
| Подшипник | UC212 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 25,4 |
| Размер от нижнего края корпуса до середины шарика i, мм | 29 |
| Серия | UCF |
| Типоразмер | 212 |
