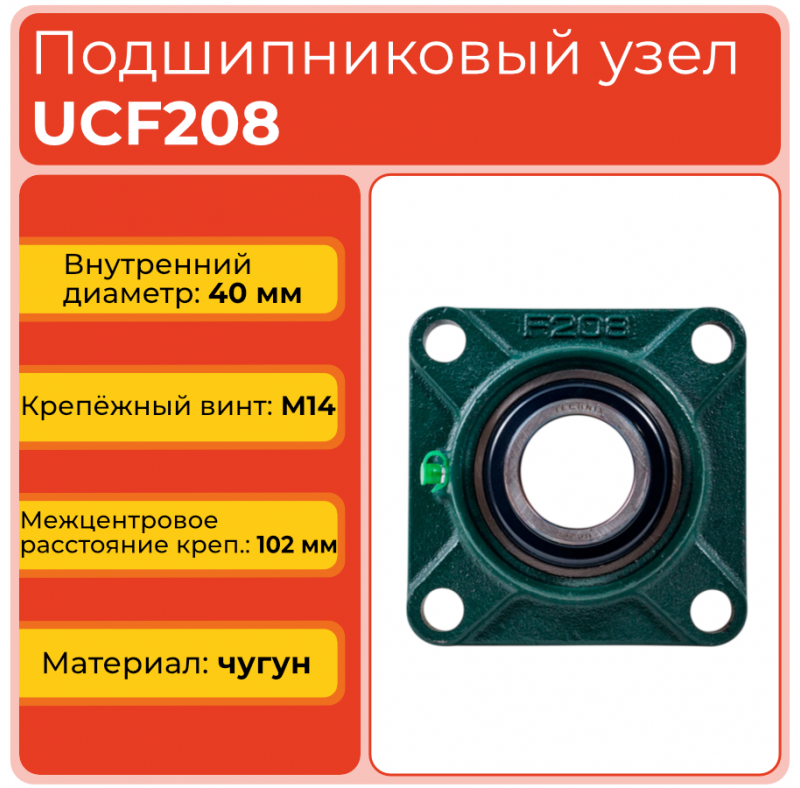

Подшипниковый узел UCF208 TECHNIX

Подшипниковый узел UCF208 TECHNIX – корпусная опора с квадратным фланцевым корпусом F208 и корпусным подшипником UC208 для вала диаметром 40 мм, рассчитанная на длительную работу под значительными радиальными и осевыми нагрузками.

Устройство и конструкция

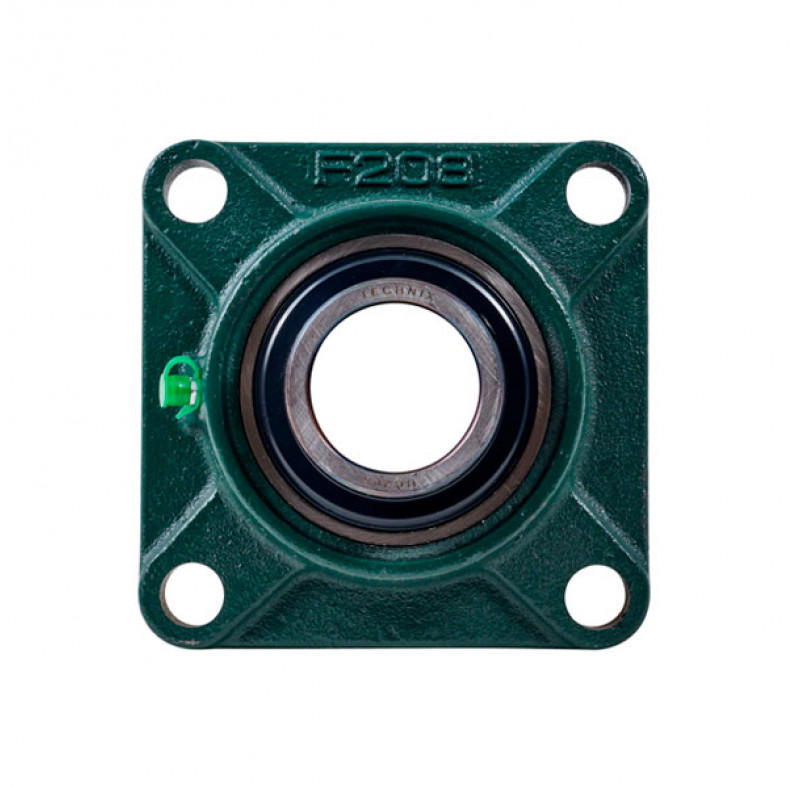

Корпус F208 из высокопрочного чугуна имеет следующие характеристики:

• усиленная квадратная опорная плита с четырьмя крепежными отверстиями под стандартный крепеж;
• точно обработанные опорные поверхности для надежного позиционирования;
• высокая жесткость корпуса при динамических и ударных нагрузках.

Внутри корпуса установлен однорядный корпусный подшипник UC208:

• широкое внутреннее кольцо с винтами для фиксации на валу 40 мм;
• сферическая наружная поверхность, позволяющая компенсировать несоосность корпуса и вала;
• эффективные уплотнения для работы в пыльной и влажной среде;
• пресс-масленка для удобной подачи смазки.

Расшифровка наименования

Маркировка UCF208 расшифровывается следующим образом:

• UC – корпусный радиальный подшипник с широким внутренним кольцом и установочными винтами;
• F – фланцевый корпус квадратной формы с четырьмя отверстиями;
• 208 – типоразмер узла для вала 40 мм с нормализованными размерами посадочных и крепежных поверхностей.

Применяемость на практике

Узел применяется в опорах приводных и промежуточных валов мощного промышленного оборудования, где важна устойчивость к вибрациям и перегрузкам.

Подшипниковый узел UCF208 TECHNIX используют как опору для:

• конвейеров для сыпучих материалов;
• питателей, дробилок и грохотов;
• мощных вентиляторов и нагнетателей.

Жесткий корпус и надежный корпусный подшипник с уплотнениями позволяют эксплуатировать узел в тяжелых условиях при минимальных простоях на обслуживание.

Сфера применения

UCF208 TECHNIX применяется в следующих областях:

• горнодобывающая и цементная промышленность;
• агропромышленный комплекс и элеваторное оборудование;
• энергетические и вентиляционные установки.

Узел подходит для новых линий и модернизации существующих комплексов, обеспечивая совместимость с типовыми посадочными размерами по серии UCF.
