Подшипниковый узел UCF204 TECHNIX

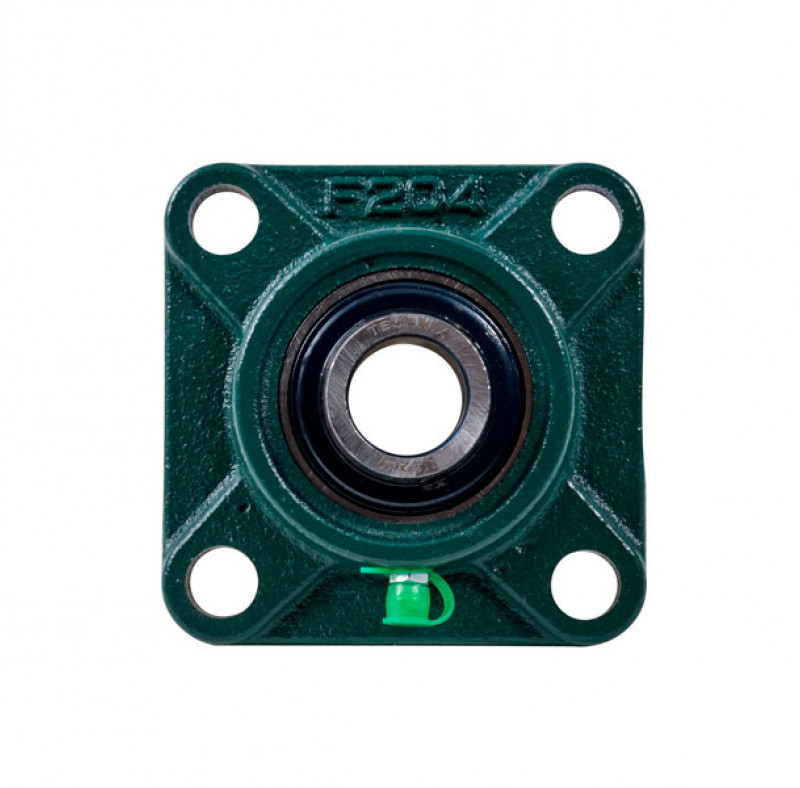

Подшипниковый узел UCF204 TECHNIX – компактная готовая к монтажу опора с квадратным фланцевым корпусом F204 и корпусным подшипником UC204 для вала диаметром 20 мм, рассчитанная на комбинированные радиальные и осевые нагрузки.

Устройство и конструкция

Корпус F204 из высокопрочного чугуна имеет следующие характеристики:

• квадратная опорная плита с четырьмя крепежными отверстиями малого размера, удобная для компактных узлов;
• обработанная базовая поверхность для точного позиционирования на раме или плите;
• равномерное распределение нагрузки по плоскости фланца при работе на средних оборотах.

Внутри корпуса установлен однорядный корпусный подшипник UC204:

• широкое внутреннее кольцо с двумя стопорными винтами для фиксации на валу 20 мм;
• сферическая наружная поверхность, позволяющая компенсировать небольшие перекосы;
• двусторонние уплотнения, защищающие смазку от пыли и влаги;
• пресс-масленка для периодической подачи смазки без демонтажа узла.

Расшифровка наименования

Маркировка UCF204 расшифровывается следующим образом:

• UC – корпусный радиальный подшипник с широким внутренним кольцом и установочными винтами;
• F – фланцевый корпус квадратной формы с четырьмя отверстиями;
• 204 – типоразмер узла для вала 20 мм с нормализованными посадочными и присоединительными размерами.

Применяемость на практике

Узел применяется в приводах и опорных узлах компактного промышленного оборудования, где требуется надежная фиксация вала, стабильная работа и простое обслуживание по месту.

Подшипниковый узел UCF204 TECHNIX используют как опору для:

• легких конвейерных и роликовых линий;
• небольших вентиляторов и нагнетателей;
• приводов дозаторов, упаковочных и фасовочных машин.

Конструкция с квадратным фланцем облегчает центрирование по отверстиям на раме или панели, а встроенный подшипник с уплотнениями и смазкой снижает требования к обслуживанию и сокращает простой оборудования.

Сфера применения

UCF204 TECHNIX применяется в следующих областях:

• легкие конвейерные системы и линии транспортировки тары;
• упаковочное и пищевое оборудование при соблюдении требований по смазочным материалам;
• небольшие станки и вспомогательные механизмы в машиностроении и складской технике.

Узел подходит как для новых установок, так и для замены изношенных опор в существующих механизмах, что позволяет быстро восстановить работоспособность оборудования без сложной доработки посадочных мест.
