Вариаторные ремни CONTI-V® VARISPEED
Наша компания – лидер по продажам вариаторных ремней. Европейский концерн ContiTech AG доверил нам право представлять его продукцию на отечественных рынках. Мы обеспечиваем высококачественной продукцией тысячи потребителей на территории всей России.
Покупая приводные ремни у нас, вы получаете:
- большой ассортимент вариаторных ремней прямо на складе (географически склад расположен в Санкт-Петербурге);
- приемлемые цены (при любых объемах закупок);
- прямую доставку со склада ContiTech AG в городе Ганновер;
- неизменно высокое европейское качество от фирмы ContiTech AG.
Широкие клиновые ремни (они же вариаторные ремни) созданы для применения в приводах с изменяемой скоростью вращения. Все ремни CONTI VARISPEED выпускаются на заводе компании ContiTech AG в городе Ганновер в Германии. Их качество проверено профессионалами.
Для достижения максимально возможной поперечной жесткости ремня полихромный компаунд усиливается поперечными волокнами. Ремни рекомендуется применять при температуре от -30 до +80 градусов Цельсия, их электропроводность соответствует нормам стандарта ISO 1813.

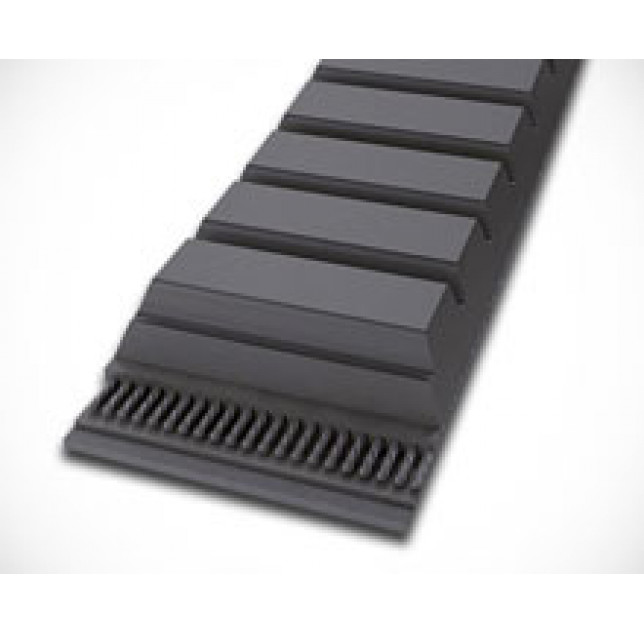

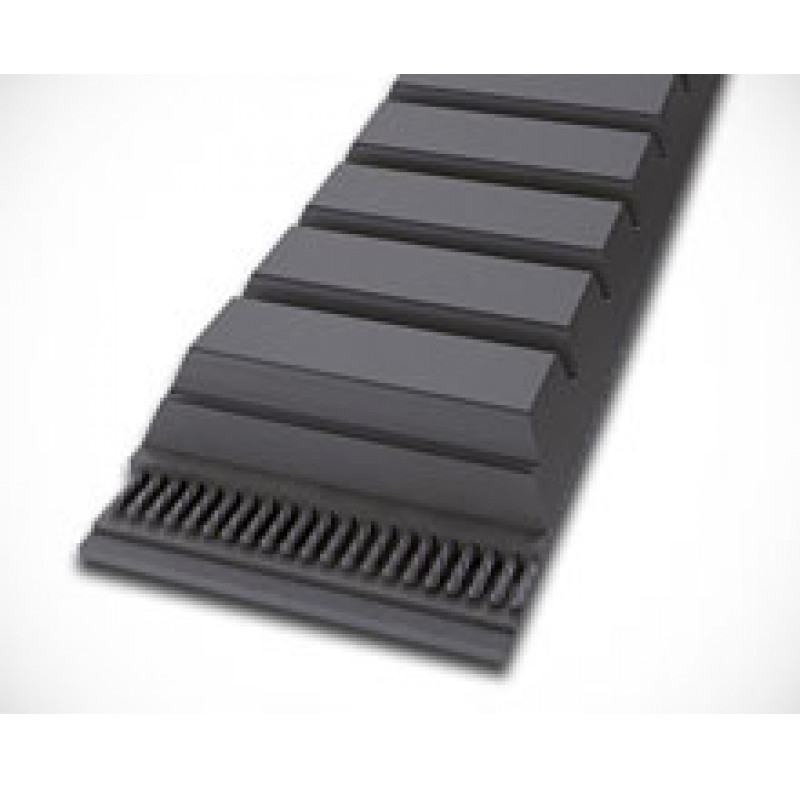

CONTI-V® VARISPEED ADVANCE – ремни с усиленным кордшнуром из полиэстера
CONTI-V® VARISPEED POWER – ремни с кордшнуром из арамида
Основными вариантами исполнения вариаторных ремней являются:
Компания ContiTech AG серийно выпускает вариаторные ремни размеров, соответствующих стандартам ISO 1604, Din 7719/1, RMA/MPTA IP-25. Если вам необходим вариаторный ремень другого размера, вы можете составить индивидуальный заказ, и вариаторные ремни в нужном количестве будут произведены по предоставленным вами чертежам.
Возможные размеры ремней CONTI-V® VARISPEED :
|
Ширина верхней грани в мм |
Высота в мм |
Угол в градусах |
Внешняя длина в мм |
|
13 - 83 |
5-32 |
20-42 |
467-3200 |
Обычно вариторные ремни обозначают по габаритным размерам и внутренней длине.
Например:
37,0 10,0 1250
37,0 – ширина верхней грани в мм
10,0 – высота ремня в мм
1250 – длина по внутренней грани Li, мм
Размеры ремней согласно ISO 1604, DIN 7719:
|
Обозначение профиля |
W16 |
W20 |
W25 |
W31.5 |
W40 |
W50 |
W63 |
W80 |
|
Ширина верхней грани, мм |
17 |
21 |
26 |
32 |
42 |
52 |
65 |
83 |
|
Расчетная ширина Wp, мм |
16 |
20 |
25 |
31.5 |
40 |
50 |
63 |
80 |
|
Высота, мм |
6 |
6 |
8 |
10 |
12 |
16 |
20 |
23 |
В стандарте ISO 1604 используется расчетная длина ремня. Пример обозначения
W20 1000 (21,0 6,0 972Li)
W20 – тип ремня, его профиль
1000 – расcчетная длина ремня Ld, мм
размеры данного ремня: ширина 21,0 мм, высота 6,0 мм, длина Li = 1000 (Ld) – 28 = 972 мм
Размеры вариаторных ремней согласно RMA/MPTA IP – 25:
|
Обозначение |
1422V |
1430V |
1922V |
1926V |
2230V |
2322V |
2426V |
2530V |
2830V |
|
Ширина верхней грани, мм |
22 |
22 |
30 |
30 |
35.2 |
37 |
38 |
40 |
45 |
|
Высота, мм |
8 |
9 |
10 |
11 |
11 |
11 |
12 |
15 |
13 |
|
Угол |
22 |
30 |
22 |
26 |
30 |
22 |
26 |
30 |
30 |
|
Обозначение |
2926V |
3226V |
3230V |
3432V |
4036V |
4430V |
4436V |
4836V |
|
Ширина верхней грани, мм |
46 |
51 |
51 |
54 |
64 |
70 |
70 |
76 |
|
Высота, мм |
13 |
13 |
16 |
18 |
18 |
18 |
18 |
19 |
|
Угол |
26 |
26 |
30 |
32 |
36 |
30 |
36 |
36 |
Обозначение размера на ремне:
25 30 V 700 (22,0 8,0 1740)
25 – ширина верхней грани в 1/16 дюймов = 1,6 дюйма
30 – угол шкива 30 градусов
V – обозначение вариаторного ремня (Vari)
700 – расчетная длина в 1/10 дюйма = 70 дюймов
Таким образом размер ремня в мм будет: ширина 22,0 мм, высота 8,0 мм, расчетная длина Ld =1778 мм, Li = Ld-38 = 1740 мм
|
Размеры в дюймах |
Размеры в мм | ||||
|
Профиль |
Ширина верхней грани |
Высота |
Профиль |
Ширина верхней грани |
Высота |
|
HI |
1.00 |
0.50 |
25FV |
25 |
13 |
|
HJ |
1.25 |
0.59 |
32FV |
32 |
15 |
|
HK |
1.50 |
0.69 |
38FV |
38 |
18 |
|
HL |
1.75 |
0.78 |
44FV |
44 |
20 |
|
HM |
2.00 |
0.88 |
51FV |
51 |
22 |
|
HN |
2.25 |
0.94 |
57FV |
57 |
24 |
|
HO |
2.50 |
1.00 |
63FV |
63 |
26 |
Применение вариаторных ремней:
- сельскохозяйственная техника (комбайны, сеялки);
- снегоходы, аэроходы(суда на воздушной подушке) и скутеры;
- деревообрабатывающие и металлообрабатывающие станки;
- оборудование для пищевой и текстильной промышленности.
