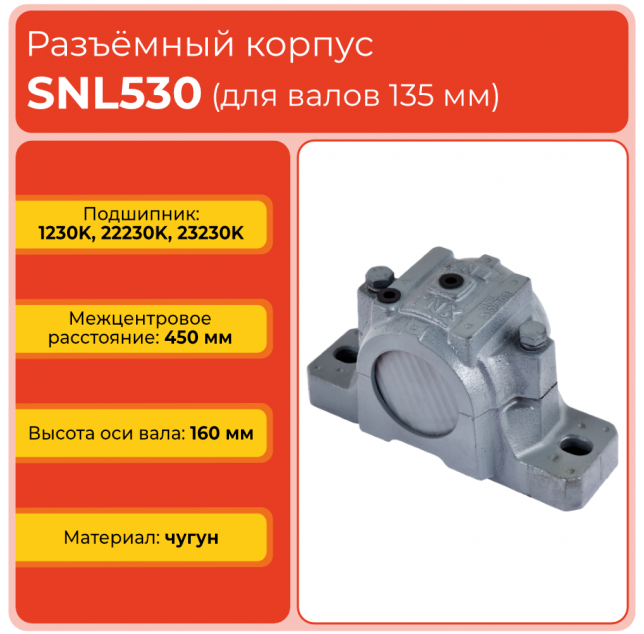

Разъемный корпус SNL530 TECHNIX (без подшипника)

О товаре

Разъёмный корпус SNL 530 — тяжёлый чугунный корпус подшипниковой опоры для валов диаметром 135 мм, предназначенный для установки самоустанавливающихся и сферических роликовых подшипников через закрепительные втулки. Модель применяется в особо нагруженных узлах промышленного оборудования, где требуется повышенная жёсткость, устойчивость к вибрациям и удобный доступ к подшипниковому узлу при обслуживании.

Расшифровка артикула

Обозначение SNL 530 отражает принадлежность корпуса к серии разъёмных подшипниковых корпусов и определяет его размерное исполнение. Артикул используют для подбора корпуса под требуемый диаметр вала, тип подшипника, закрепительную втулку и применяемую систему уплотнений.

• SNL — серия разъёмных стационарных корпусов для подшипниковых опор.
• 530 — типоразмер корпуса под вал 135 мм с соответствующими посадочными и комплектующими параметрами.

При подборе учитывают диаметр вала, совместимый подшипник, тип втулки, габариты корпуса и исполнение уплотнений.

Конструкция и устройство

Корпус SNL 530 состоит из массивного основания и верхней крышки с горизонтальным разъёмом, что обеспечивает удобный доступ к подшипнику и внутренним элементам опоры. Внутри корпуса выполнено посадочное место под подшипник автоматического выравнивания, а торцевые зоны рассчитаны на установку уплотнений TSN530L или TSNG530 и стопорных колец, удерживающих смазку и ограничивающих попадание загрязнений внутрь узла.

• Основание и крышка изготовлены из высокопрочного чугуна для работы под значительными нагрузками.
• Разъёмная конструкция облегчает сборку, разборку и плановое обслуживание подшипниковой опоры.
• Корпус рассчитан на подшипники 1230K, 22230K, 23230K.
• Применяемые уплотнения: TSN530L и TSNG530.
• Стопорные кольца: SR 270x16,5 и SR 270x10.
• Крепление корпуса производится через лапы основания на жёсткую опорную поверхность станка, рамы или фундамента.

Размерный ряд серии SNL

Ниже приведена таблица типоразмеров крупного размерного ряда серии SNL. Текущий товар SNL 530 выделен.

Технические параметры и условия эксплуатации

Корпус SNL 530 предназначен для работы в составе подшипниковых опор валов 135 мм и эксплуатируется в тяжёлых условиях с высокими радиальными и комбинированными нагрузками. Конструкция корпуса обеспечивает стабильную опору подшипникового узла, возможность обслуживания и надёжную работу при длительных циклах эксплуатации промышленного оборудования.

• Под вал: 135 мм.
• Длина корпуса a: 530 мм.
• Ширина корпуса B: 160 мм.
• Применяемый подшипник: 1230K, 22230K, 23230K.
• Применяемая втулка: H3130, H2330.
• Применяемые уплотнения: TSN530L, TSNG530.
• Стопорные кольца: SR 270x16,5 и SR 270x10.
• Материал: чугун; надёжная эксплуатация достигается при регулярном контроле смазки, состоянии уплотнений и крепёжных соединений, а также соблюдении допустимых нагрузок.

Применяемость

Корпус SNL 530 используют в подшипниковых опорах крупного и тяжёлого промышленного оборудования, где необходима обслуживаемая опора повышенной прочности и жёсткости. Он подходит для приводов тяжёлых конвейеров, барабанных и вращающихся агрегатов, дробильно-сортировочных и перерабатывающих комплексов, крупных вентиляторов, воздуходувок и шнековых систем.

• Тяжёлые конвейерные и транспортирующие системы.
• Приводы барабанов, мельниц и крупногабаритных вращающихся узлов.
• Дробильно-сортировочное и перерабатывающее оборудование.
• Крупные вентиляторы, воздуходувки и аспирационные установки.
• Шнековые агрегаты и другие узлы с повышенными требованиями к надёжности опор.

Аналоги

Корпус SNL 530 относится к типовым промышленным разъёмным корпусам крупного размерного ряда и может сопоставляться с аналогами других производителей по размеру и функциональному назначению. При подборе аналога необходимо сверять посадочные размеры, совместимость по подшипникам и втулкам, а также исполнение уплотнений и геометрию корпуса.

Точное соответствие необходимо подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
