Узел подшипниковый UCT-209 используется преимущественно в ленточных конвейерах.
Особенностью является наличие прямоугольного отверстия. Это позволяет разместить деталь на основании под любым углом. Корпус крепится к поверхности с помощью одного болта, а вал закрепляют на два стопорных винта на подшипнике. Чаще всего деталь применяется в ленточных конвейерах. Корпус чугунный, подшипник стальной. Вес и цена варьируется в зависимости от статической и динамической нагрузки вала ленточных конвейеров.
Особенностью является наличие прямоугольного отверстия. Это позволяет разместить деталь на основании под любым углом. Корпус крепится к поверхности с помощью одного болта, а вал закрепляют на два стопорных винта на подшипнике. Чаще всего деталь применяется в ленточных конвейерах. Корпус чугунный, подшипник стальной. Вес и цена варьируется в зависимости от статической и динамической нагрузки вала ленточных конвейеров.

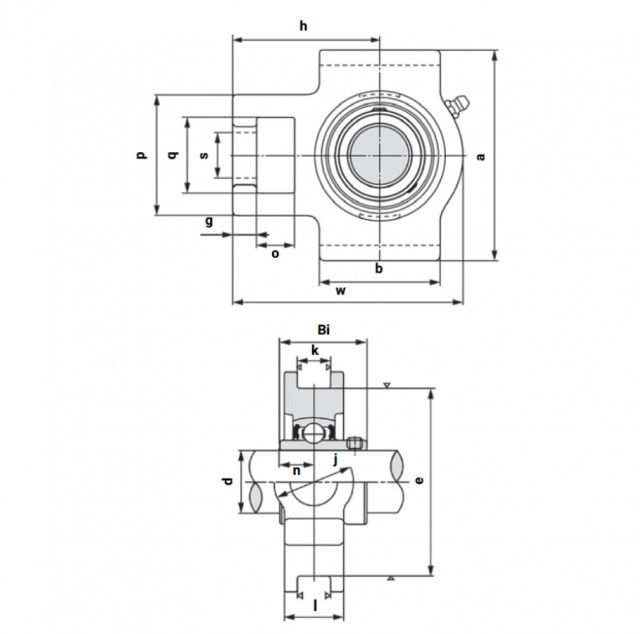

| Характеристики | |
| Внешний диаметр крепежной площадки j, мм | 49 |
| Внутренний диаметр d, мм | 45 |
| Внутренняя глубина подшипника Bi, мм | 49,2 |
| Высота корпуса l, мм | 35 |
| Высота крепежной площадки g, мм | 16 |
| Высота крепежной площадки k, мм | 16 |
| Высота от основания до середины центра оси подшипника h, мм | 87 |
| Диаметр крепежного отверстия S, мм | 29 |
| Длина корпуса a, мм | 117 |
| Длина корпуса w, мм | 144 |
| Длина крепежного отверстия o, мм | 19 |
| Длина монтажного окна q, мм | 49 |
| Допустимая динамическая нагрузка C, N | 32395 |
| Допустимая статическая нагрузка Co, N | 20235 |
| Корпус | T |
| Материал | чугун СЧ20 |
| Межцентровое расстояние креплений на корпусе e, мм | 102 |
| Подшипник | UC209 |
| Производитель | TECHNIX |
| Размер от края подшипника до середины шарика n, мм | 19 |
| Серия | UCT |
| Типоразмер | 209 |
| Ширина корпуса a, мм | 117 |
| Ширина корпуса b, мм | 83 |
| Ширина крепежной площадки p, мм | 83 |
