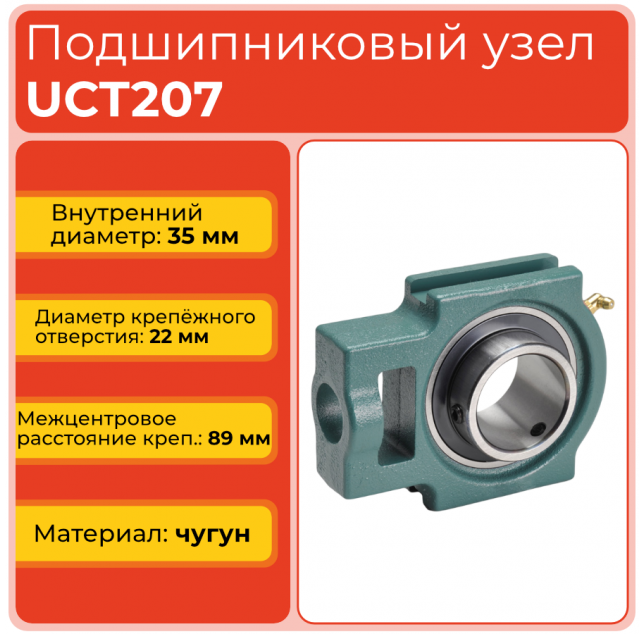

Подшипниковый узел UCT207 TECHNIX

Подшипниковый узел UCT207 TECHNIX — мощная опора на чугунном корпусе типа T с корпусным подшипником UC207 для установки на опорную плиту или раму оборудования. Узел рассчитан на эксплуатацию с валами среднего и крупного диаметра и обеспечивает надёжную работу приводов при значительных нагрузках и продолжительном режиме работы.

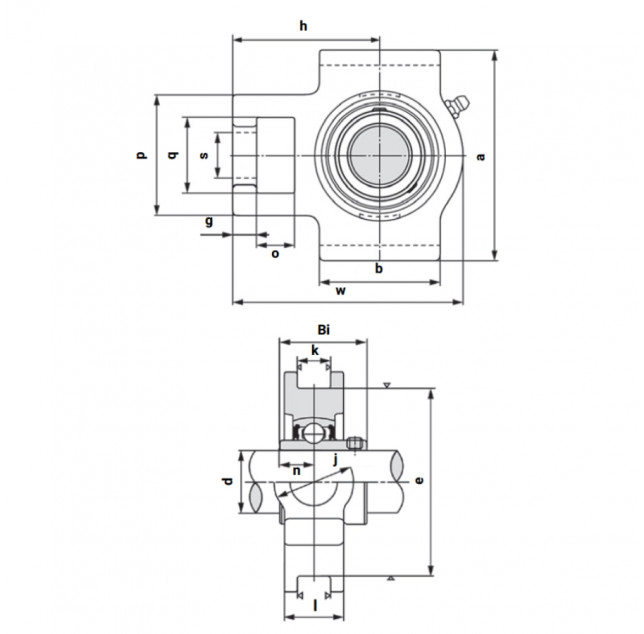

Устройство и конструкция

Корпус UCT207 отлит из серого чугуна и имеет удлинённую прямоугольную опорную площадку с продолговатыми отверстиями под крепёжные болты, что упрощает выверку и натяжку приводного узла по месту.

Внутри корпуса размещён самоустанавливающийся корпусный подшипник UC207 с сферической наружной поверхностью и удлинённым внутренним кольцом под вал соответствующего диаметра.

Фиксация подшипника на валу выполняется двумя винтами под внутренний шестигранник, обеспечивающими устойчивое крепление при пусках, реверсах и переменных нагрузках.

Для поддержания стабильной работы предусмотрена подача смазки через пресс-маслёнку, что помогает сохранить смазочный слой и уменьшить износ дорожек качения в тяжёлых условиях эксплуатации.

Расшифровка обозначения

• Сочетание букв UCT обозначает корпусной подшипниковый узел с литым корпусом типа T, предназначенный для крепления к плоской опорной поверхности.
• Буква C показывает использование сменного корпусного подшипника серии UC с самоустанавливающейся наружной поверхностью.
• Цифровой индекс 207 указывает типоразмер подшипника и корпуса и соответствует посадочному диаметру вала 35 мм, а также повышенной несущей способности по сравнению с размерами 204–206.

Применяемость на практике

• Используется в качестве опоры приводных, промежуточных и натяжных валов в конвейерных и транспортёрных системах с тяжёлым режимом работы.
• Подходит для приводов дробилок, смесителей, питателей, вентиляторов и другого оборудования, где на опору действуют значительные радиальные нагрузки.
• Рекомендуется для линий, работающих в многосменном режиме с частыми пусками, остановками и периодическими ударными нагрузками.

Сфера применения

• Конвейеры и транспортёры в горнодобывающей, строительной, металлургической и перерабатывающей отраслях.
• Оборудование пищевой, мукомольной, комбикормовой и деревообрабатывающей промышленности.
• Вентиляционные и технологические установки, транспортно-перегрузочное и вспомогательное цеховое оборудование.
• Сельскохозяйственные машины, линии подготовки и транспортировки сырья, механизмы общего машиностроения.
