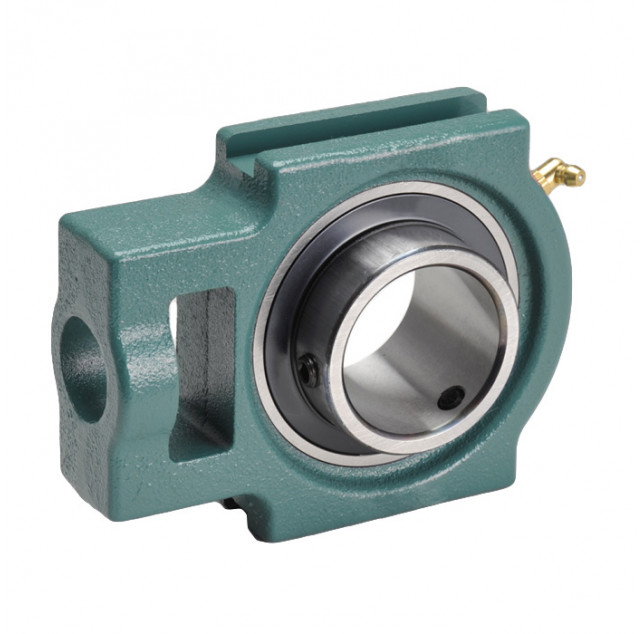

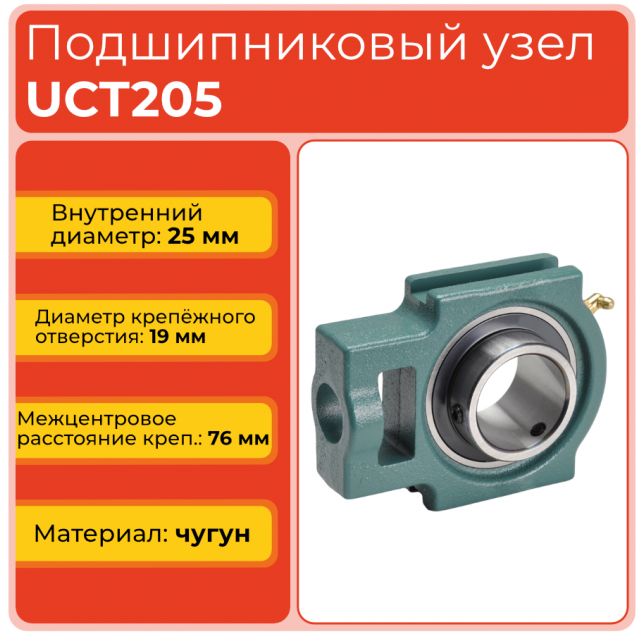

Подшипниковый узел UCT205 TECHNIX

Подшипниковый узел UCT205 TECHNIX — опорный узел на чугунном корпусе типа T с корпусным подшипником UC205 для крепления на плоской площадке или раме оборудования. Узел рассчитан на более высокий уровень нагрузок по сравнению с типоразмером 204 и обеспечивает стабильную работу валов среднего диаметра в условиях длительной эксплуатации.

Устройство и конструкция

Корпус UCT205 выполнен из серого чугуна с усиленными стенками и базовой поверхностью, на которой предусмотрены два продолговатых отверстия под крепёжные болты.

В корпус устанавливается самоустанавливающийся корпусный подшипник UC205 с сферической наружной поверхностью и удлинённым внутренним кольцом под вал соответствующего диаметра.

Фиксация подшипника на валу осуществляется двумя винтами под внутренний шестигранник, что позволяет надёжно зафиксировать узел и при необходимости выполнить его перенастройку.

Конструкция предусматривает возможность периодической смазки через пресс-маслёнку, что продлевает ресурс подшипника при работе в запылённой и влажной среде.

Расшифровка обозначения

• Обозначение UCT указывает на корпусной подшипниковый узел с литым корпусом типа T для установки на опорную площадку.
• Буква C показывает, что в составе узла используется сменный корпусный подшипник серии UC с самоустанавливающейся наружной поверхностью.
• Число 205 характеризует типоразмер подшипника и корпуса и соответствует посадочному диаметру вала 25 мм, а также повышенной несущей способности по сравнению с размером 204.

Применяемость на практике

• Служит опорой приводных и промежуточных валов в конвейерных и транспортёрных системах со средними нагрузками.
• Используется в приводах вентиляторов, насосов и смежного оборудования, где требуется жёсткое крепление узла на раме.
• Подходит для узлов, работающих в непрерывном режиме, в том числе в условиях периодических ударных нагрузок и вибраций.

Сфера применения

• Конвейерные линии на складах, в сортировочных центрах и производственных цехах.
• Пищевое, упаковочное и фасовочное оборудование, машины лёгкой промышленности.
• Вентиляционные и воздухообрабатывающие установки, насосные агрегаты малого и среднего класса.
• Сельскохозяйственная и коммунальная техника, различные вспомогательные механизмы общего машиностроения.
