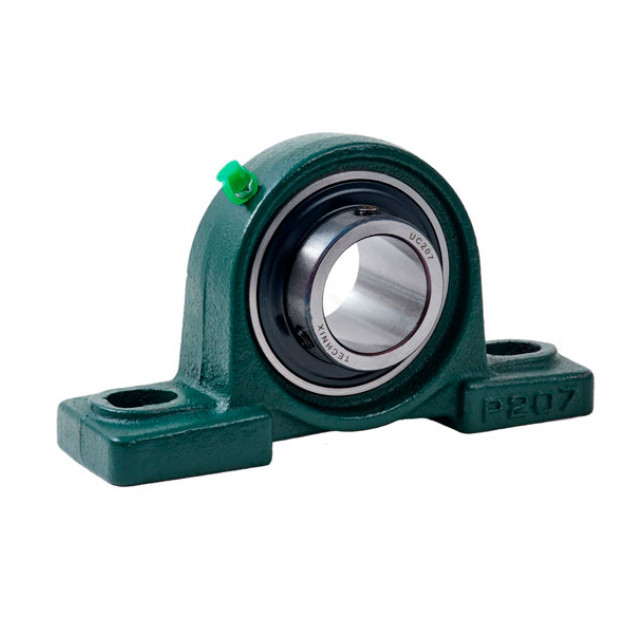

Подшипниковый узел UCP207 TECHNIX

Подшипниковый узел UCP207 TECHNIX — корпусной узел на лапах с корпусным подшипником UC207 для вала 35 мм. Чугунный корпус P207 обеспечивает восприятие высоких радиальных нагрузок до 25 кН и надежное крепление на плоские опорные поверхности с возможностью компенсации перекоса вала до 2 градусов.

Устройство и конструкция

Узел состоит из чугунного корпуса P207 с двумя крепежными отверстиями под болты М14 и корпусного подшипника UC207 с удлиненным внутренним кольцом и фиксирующими винтами. Встроенный смазочный ниппель прямого типа и двусторонняя защитная система со скребком и резиновыми шайбами обеспечивают защиту от пыли, грязи и подачу смазки на весь срок эксплуатации.

Расшифровка наименования

• UC — корпусной подшипник вставной серии для корпусных узлов.
• P — корпус на лапах (плуммер-блок) с двумя крепежными отверстиями.

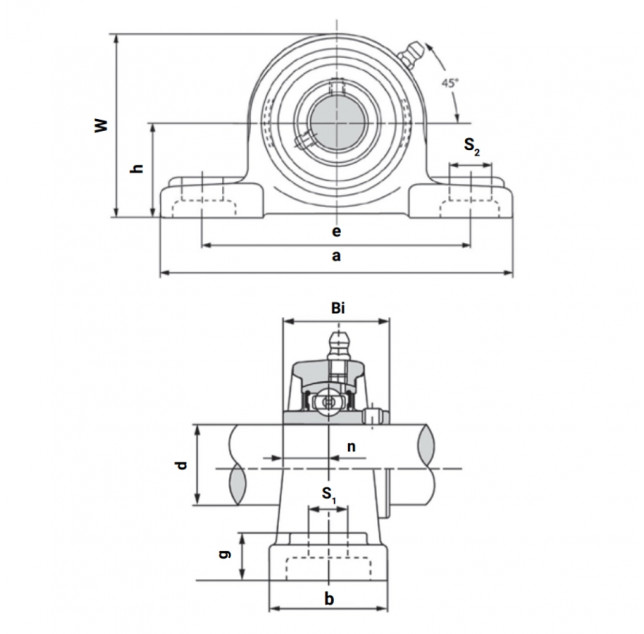

• 207 — типоразмер для вала 35 мм: длина корпуса 167 мм, межосевое расстояние крепежных отверстий 127 мм, высота центра вала от основания 47,6 мм, общая высота узла 93 мм, вес около 1,6 кг.

Применяемость на практике

UCP207 применяют в качестве опор валов среднегрузовых и высоконагруженных механизмов: конвейеров, редукторов, насосов, вентиляторов, компрессоров, приводных агрегатов в горнодобыче и машиностроении. Самоцентрирующаяся конструкция позволяет компенсировать небольшую несоосность вала, упрощает монтаж и обеспечивает долговечность работы оборудования с переменными нагрузками.

Сферы применения

• конвейерные линии и транспортёрные системы
• дерево- и металлообрабатывающие станки
• сельскохозяйственное и пищевое оборудование
• вентиляторные и насосные установки
• общее машиностроительное и промышленное оборудование
