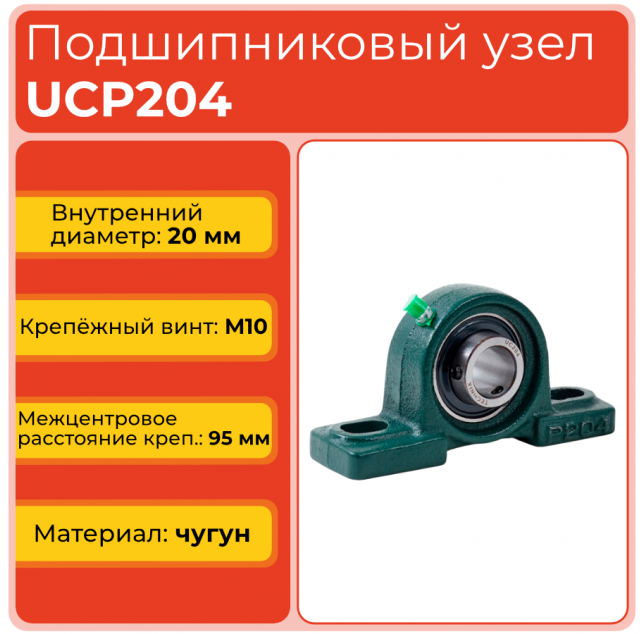

Подшипниковый узел UCP204 TECHNIX

Подшипниковый узел UCP204 TECHNIX — корпусной узел на лапах с корпусным подшипником UC204 для вала 20 мм. Чугунный корпус P204 обеспечивает восприятие высоких радиальных нагрузок и надежное крепление на плоские опорные поверхности с возможностью компенсации небольшого перекоса вала.

Устройство и конструкция

Узел включает чугунный корпус P204 с двумя крепежными отверстиями и корпусный подшипник UC204 с удлиненным внутренним кольцом и установочными винтами. Встроенный смазочный ниппель М6х1 с 45-градусным углом наклона и защитные шайбы обеспечивают долговечную защиту дорожек качения от пыли, влаги и механических загрязнений.

Расшифровка наименования

• UC — корпусной подшипник вставной серии для корпусных узлов.
• P — корпус на лапах (плуммер-блок) с двумя крепежными отверстиями.
• 204 — типоразмер для вала 20 мм: длина корпуса 127 мм, межосевое расстояние крепежных отверстий 95 мм, высота центра вала от основания 33,3 мм, общая высота узла 65 мм.

Применяемость на практике

UCP204 используют в качестве опор приводных валов, конвейерных роликов, редукторных механизмов и легких станков. Компактные размеры и самоустанавливающаяся конструкция облегчают монтаж, позволяют компенсировать небольшую несоосность вала и обеспечивают надежную работу в условиях средних и переменных нагрузок.

Сферы применения

• конвейерные линии и транспортёрные системы
• дерево- и металлообрабатывающие станки
• сельскохозяйственное и пищевое оборудование
• вентиляторные и насосные установки
• общее машиностроительное и промышленное оборудование
