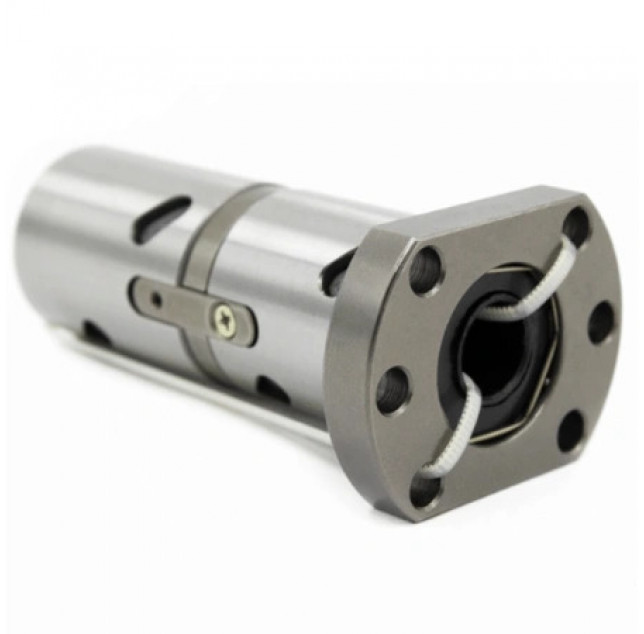

Гайка ШВП DFU3205 TECHNIX
- Производитель:TECHNIX
- Код Товара: DFU3205TECHNIX
- Наличие: В наличии
-
8996р.
Гайка ШВП DFU3205TECHNIX — износостойкая и долговечная. Выполнена из высококачественной стали. Это двойная гайка шарико-винтовой передачи для винта диаметром 32 мм с шагом 5 мм, во фланцевом исполнении с шестью крепёжными отверстиями, класс точности C7. Конструкция с преднатягом и увеличенным диаметром винта обеспечивает высокую осевую жёсткость и устойчивость к нагрузкам в приводах осей станков и тяжёлых линейных модулях.
Гайка используется в паре с ходовым винтом соответствующего типоразмера. Двойная гайка DFU3205TECHNIX работает в составе шарико-винтовой передачи 32x5, преобразуя вращение двигателя в точное линейное перемещение массивных кареток и столов. Небольшой шаг 5 мм в сочетании с преднатягом между двумя частями гайки уменьшает осевой люфт, повышает точность позиционирования и делает узел пригодным для ответственных промышленных применений.
Применяется в промышленном оборудовании, 3D-принтерах и станках с системой ЧПУ.
| Характеристики | |
| Артикул | DFU3205TECHNIX |
| Диаметр крепёжных отверстий | 9 |
| Диаметр отверстия d, мм | 32 |
| Диаметр посадки D, мм | 50 |
| Диаметр расположения отверстий W, мм | 65 |
| Диаметр фланца A, мм | 80 |
| Диаметр шариков Dw, мм | 3,175 |
| Динамическая нагрузка C, kN | 1,922 |
| Длина L, мм | 102 |
| Количество дорожек качения, n | 1x 4 |
| Статическая нагрузка C0, kN | 6,343 |
| Толщина фланца B, мм | 12 |
| Чертеж | |
| Шаг, мм | 5 |
