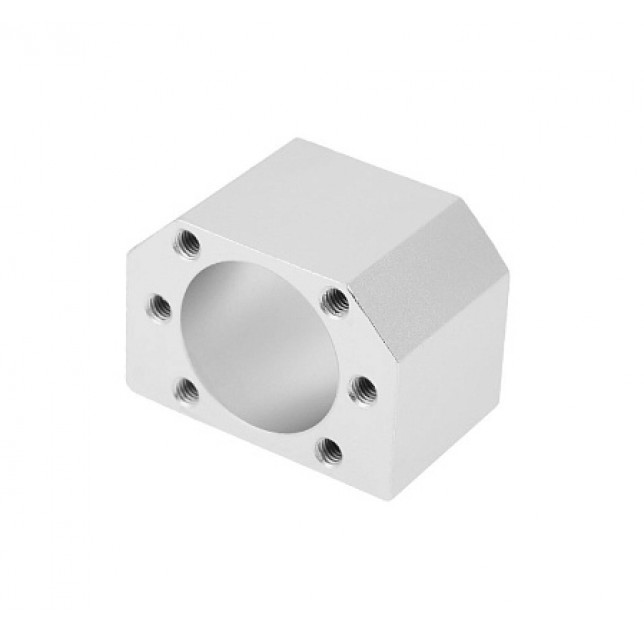

Держатель для гайки ШВП DSG2505 изготовлен из алюминия и служит для монтажа гайки и передвигаемой детали. Поверхности отшлифованы. Предусмотрены резьбовые отверстия для крепления держателя к плоскости и для крепления гайки.
| Характеристики | |
| Артикул | DSG2505TECHNIX |
| Вес, кг | 0,2 |
| Внутренний диаметр d, мм | 40 |
| Высота H, мм | 48 |
| Длина L, мм | 40 |
| Материал | алюминий Al 3063-T6 |
| Межцентровое рассояние С2, мм | 24 |
| Межцентровое расстояние отверстий под крепёжный винт P, мм | 50 |
| Расстояние от верха корпуса до центра отверстия h, мм | 24 |
| Расстояние от края до центра отверстия С1, мм | 8 |
| Резьба X, мм | M6 |
| Резьба Y, мм | М6 |
| Фаска на нижней части корпуса E, мм | 13 |

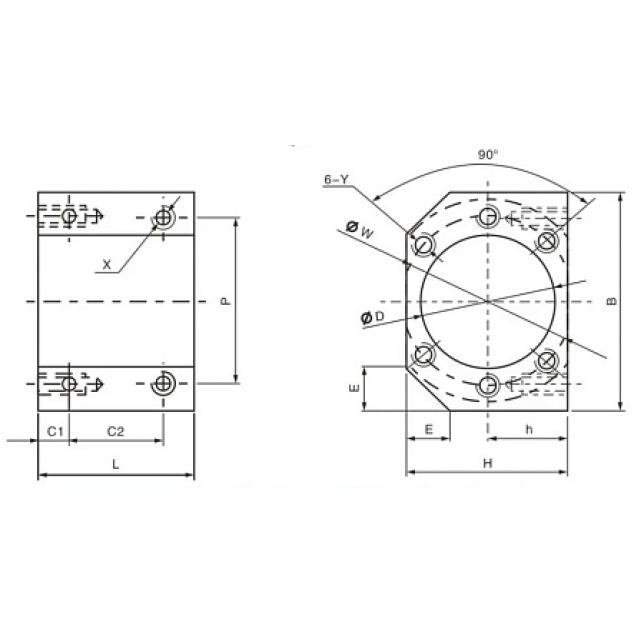

| Чертеж | |
| Ширина B, мм | 51 |
